Auf dieser Seite finden Sie analoge Signalleitungen

ZUR STARTSEITE

ZU "Digitale Signalleitungen"

<  zu  "Archiv"



  D-59ms


b
Koaxialkabel   Cinch - Cinch

Dieses Miniatur-Kabel eignet sich durch seine geringe kapazitve Last von nur 55 pF/m sowohl für die Übertragung analoger als auch digitaler Audiosignale. Hier in der Stereoversion für analoge Anwendung.


Das Kabel ist eine besonders leichte und preiswerte Ausführung mit dünner Mantelisolierung. Es passt an alle Cinch-Buchsen üblicher Audiogeräte, einschließlich älterer Revox-Bandmaschinen wie A77, B77 oder A700
mit nur 11 mm Buchsenabstand.

Für dieses Kabel verwenden wir stabile Vollmetall-Cinchstecker mit einem 4-fach geschlitzten Massering für eine sichere Masseverbindung zwischen Buchse und Kabelschirm. Die Cinchstecker sind besonders kurz gehalten, um die Hebelwirkung an der Buchse über das Kabel gering zu halten. Um Übergangswiderstände zu minimieren und Oxydation zu vermeiden sind die Cinch-Stecker an Kontakten und Gehäuse vergoldet.

Das Kabel ist in Längen von 0,3 m bis 10 m erhältlich.




typ. Kapazität/m :                55 pF !
Dämpfung b. 100 MHz :   0,11 dB/m
Mantelfarbe :                     schwarz
Leitungsdurchmesser :        3,6 mm
Durchmesser Stecker :         11 mm
eff. Steckerlänge :               42 mm












ZUR PREISLISTE







  A-62v2




Analog-Audiokabel   Cinch - Cinch

Das A-62v2 entspricht dem ehemaligen A-62 mit Ausnahme der Steckverbinder. Für dieses Kabel verwenden wir schmale, mechanisch besonders fein ausgeführte Vollmetall-Cinchstecker mit einem 4-fach geschlitzten, geringfügig elastischen Massering. Neben einem festen Halt garantiert dies auch eine gute Masseverbindung zwischen Buchse und Kabelschirm.



Die Cinch-Stecker sind noch kürzer gehalten als beim A-62, um die Hebelwirkung an der Buchse über das Kabel weiter zu reduzieren. Die Cinchstecker sind an den Kontakten vergoldet um Übergangswiderstände zu minimieren und Oxydation zu vermeiden. Die Stecker besitzen PTFE-Isolierung. Das Gehäuse ist seidenmatt silbern. Die Zugentlastung ist als Spannzange ausgeführt.



Das Kabel hat keine "Laufrichtung" !


Das Kabel ist in Längen von 0,3 m bis 12,0 m als Mono-Kabel oder Stereo-Paar erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.5 und 2.0 m


Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich gegen Aufpreis lieferbar!

Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im SPDIF-Format geeignet !

typ. Kapazität/m :          45 pF !
Mantelfarbe :              schwarz
Leitungsdurchmesser :  6,1 mm
Durchmesser Stecker :  12 mm
eff. Steckerlänge :        28 mm









A-62v2



ZUR PREISLISTE





  B-62v2




Analog-Audiokabel   Cinch - Cinch

Ausgezeichnetes Audiokabel für analoge Verbindungen bei besonders hohen Ansprüchen an die Klangqualität. Das B-62v2 ist dem A-62 sehr ähnlich, ist aber mechanisch stabiler aufgebaut und besitzt andere Cinch-Steckverbinder. Diese Stecker sorgen auch bei von den üblichen Abmessungen her etwas abweichenden  Durchmessern der Gerätebuchsen für eine gute Kontaktgabe.

Das B-62v2-Kabel eignet sich  durch die geringe kapazitive Belastung der Signalquelle hervorragend für hochwertigste analoge Audioverbindungen zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel hat einen massiven verkupferten Innenleiter und besitzt als Spezialität ein besonders verlustarmes Luftdielektrikum ! Wir empfehlen dieses Kabel speziell für den "High-End"-Anwender.

Das B-62v2 gehört mit dem A-62 zu den verlustärmsten Kabeln überhaupt. Gegenüber  üblichen Audioleitungen stellt dieses B-62v2-Kabel für das Audiosignal nur etwa ein drittel der sonst üblichen Last  dar. Es eignet sich daher optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische Signale von hochohmigeren Geräteausgängen mit Ausgangsimpedanzen bis zu mehreren k. Auch für Audiosignale von Phono-Vorstufen leistet dieses Kabel hervorragende Dienste. Die Flexibilität ist durchschnittlich. Ein Biegeradius von 10 cm sollte eingehalten werden.

Auch für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile Vollmetall-Cinchstecker mit einem
4-fach geschlitzten, geringfügig elastischen Massering. Neben einem festen Halt garantiert dies auch eine exzellente Masseverbindung zwischen Buchse und Kabelschirm. Die Cinchstecker sind noch kürzer gehalten als beim A-62, um die Hebelwirkung an der Buchse über das Kabel weiter zu reduzieren. Um Übergangswiderstände zu minimieren und Oxydation zu vermeiden sind die Cinchstecker an den Kontakten vergoldet. Die Stecker besitzen PTFE-Isolierung. Das Gehäuse ist matt silbern. Die Zugentlastung ist als konzentrische Spannzange ausgeführt.

Das Kabel hat keine "Laufrichtung" !

Das Kabel ist in Längen von 0,3...8 m als Mono-Kabel oder farbcodiertes Stereo-Paar erhältlich.
Standardlängen: 0.3, 0.5, 0.75, 1.0, 1.25, 1.5, 2.0
und 2.5 m

Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich gegen Aufpreis lieferbar!

Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im SPDIF-Format geeignet !

typ. Kapazität/m :            42 pF !
Manteloberfläche :         Geflecht
Mantelfarbe :                     grau
Leitungsdurchmesser :   7,1 mm
Durchmesser Stecker   13,4 mm
eff. Gehäuselänge :        46 mm





 B-62v2 vergrössert





...es vermittelt den Inhalt der Konserve so gut,
dass man es als solches nicht bemerkt...

...gewiss würde ich dieses Kabel guten Freunden empfehlen - die daraufhin vermutlich zufrieden die Musik genießen können und sich diebisch über die gesparten Euros freuen würden..

Andreas Limbach aus "Hörerlebnis" Heft 53.













ZUR PREISLISTE



















  BS-2v2




Analog-Audiokabel    Cinch - Cinch

Exzellentes Audiokabel. Unser bestes für analoge Verbindungen bei besonders hohen Ansprüchen an die Klangqualität.

Das BS-2v2 ist dem B-62v2 sehr ähnlich, unterscheidet sich jedoch durch den doppelten (2-lagig), gegensinnig gewendelten Schirm aus versilbertem Kupfer und  Reinkupfer. Dies sorgt für einen wesentlich geringeren Widerstand und daher geringerer Massepotential-Differenzen der mit dem BS-2v2 angeschlossenen Geräte. Zusätzlich wird mit dem BS-2v2 eine hervorragende HF-Abschirmung erzielt.

Das BS-2v2-Kabel eignet sich  durch die geringe kapazitive Belastung der Signalquelle hervorragend für hochwertigste analoge Audioverbindungen zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel  besitzt als Spezialität ein besonders verlustarmes Luftdielektrikum ! Wir empfehlen dieses Kabel speziell für den "High-End"-Anwender.

Das BS-2v2 gehört  zu den verlustärmsten Kabeln überhaupt. Diesem Kabel wird immer wieder eine hervorragende Klangneutralität bescheinigt. Gegenüber  üblichen Audioleitungen stellt dieses BS-2v2-Kabel für das Audiosignal nur etwa ein drittel der sonst üblichen Last  dar. Es eignet sich daher optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische Signale von hochohmigeren Geräteausgängen mit Ausgangsimpedanzen bis zu mehreren k, wo übliche Kabel das Signal schon deutlich verfärben.

Für die empfindlichen Verbindungen von MM- und MC-Tonabnehmern zu  Phono-Vorstufen ist dieses Kabel optimal geeignet. Nur einseitig konfektionierte BS-2v2-Kabel direkt zum Anlöten an die Tonarmleitungen sind ebenfalls lieferbar.

NEU Speziell für Phono-Vorstufen gibt es die Version BS-2PHv2 mit zusätzlich integriertem Massekabel und Kabelschuhen an den Enden dieses Massekabels.

Die Flexibilität ist durch den 2-lagigen Schirmaufbau eher niedrig.

Auch für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile Vollmetall-Cinchstecker mit einem
8-fach geschlitzten, geringfügig elastischen Massering. Neben einem guten Halt garantiert dies auch eine exzellente Masseverbindung zwischen Buchse und Kabelschirm.  Alle Kontakte sind vergoldet. Die Stecker besitzen eine hochwertige Isolierung. Das Gehäuse ist matt schwarz. Die Zugentlastung wird durch 3 Schirm-Klammern ausgeführt.

Das Kabel hat keine "Laufrichtung" !

Das BS-2v2 ist in Längen von 0,3...8 m als farbcodiertes Stereo-Paar erhältlich (2 einzelne Leitungen).
Standardlängen: 0.3, 0.5, 0.65, 0.75, 0.80, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 4.0 und 5.0 m

Auch einseitig mit XLR-Steckverbindern als BS-2Fv2 bzw. BS-2Mv2 für Verbindungen von XLR- und Cinch- Ein/Ausgängen im HiFi-Bereich gegen Aufpreis lieferbar!

Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im SPDIF-Format geeignet !

typ. Kapazität/m :              42 pF !
Widerstand Innen :      120 m
/m
Widerstand Schirm :     6,2 m
/m
Manteloberfläche :           Geflecht
Mantelfarbe :           grau/schwarz
Leitungsdurchmesser :     7,6 mm
Durchmesser Stecker :   13,4 mm
effektive Gehäuselänge :    46 mm
min. Biegeradius :            100 mm












BS-2v2



...gnadenlos neutral...

...misst sich gut und klingt klasse...

Reinhold Martin in "HiFi & Records" 2006



               BS-2v2  Info  78kB

            BS-2  Information  46kB

                BS-2  Informacja  100kB



       Test  aus "HiFi & Records" 120kB

       Test "HiFi & Records" english  155kB





                                 BS-2PH  65kB



BS-2F XLR-female auf Cinch  35kB

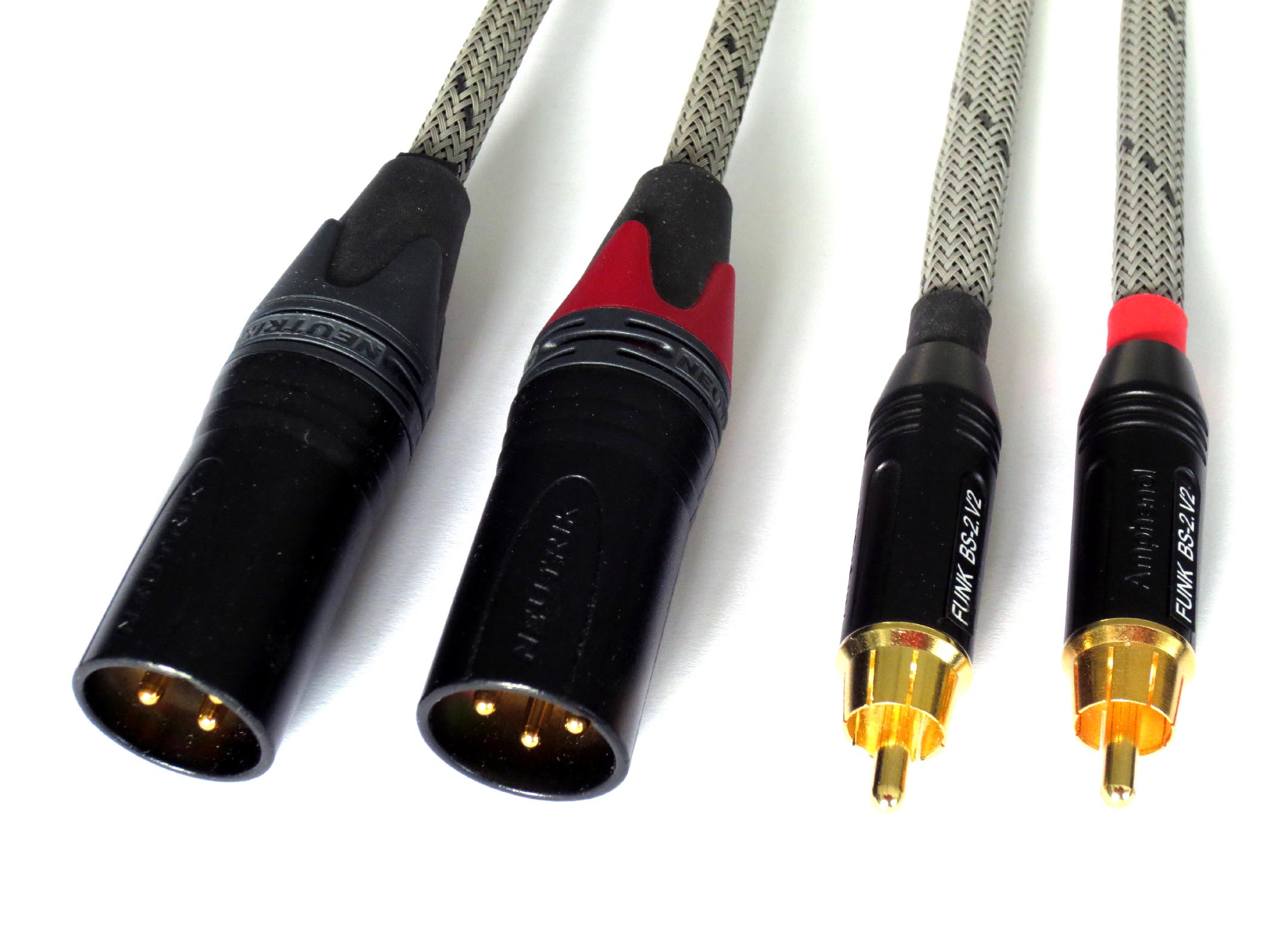

BS-2M Cinch auf XLR-male  35kB





ZUR PREISLISTE



  BS-2TT



Analog-Audiokabel    Cinch - Cinch

für dickere Gerätebuchsen

Exzellentes Audiokabel. Unser bestes für analoge Verbindungen bei besonders hohen Ansprüchen an die Klangqualität. Wie BS-2 jedoch für etwas dicker ausgefallene Gerätebuchsen bei denen die Stecker des BS-2 zu stramm auf den Buchsen sitzen. Das BS-2TT besitzt einen doppelten (2-lagig), gegensinnig gewendelten Schirm aus versilbertem Kupfer und  Reinkupfer. Dies sorgt für einen wesentlich geringeren Widerstand und daher geringerer Massepotential-Differenzen der mit dem BS-2 angeschlossenen Geräte. Zusätzlich wird mit dem BS-2 eine hervorragende HF-Abschirmung erzielt.

Das BS-2TT eignet sich  durch die geringe kapazitive Belastung der Signalquelle hervorragend für hochwertigste analoge Audioverbindungen zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel  besitzt als Spezialität ein besonders verlustarmes Luftdielektrikum ! Wir empfehlen dieses Kabel speziell für den "High-End"-Anwender.

Das BS-2TT gehört  zu den verlustärmsten Kabeln überhaupt. Diesem Kabel wird immer wieder eine hervorragende Klangneutralität bescheinigt. Gegenüber  üblichen Audioleitungen stellt dieses BS-2TT-Kabel für das Audiosignal nur etwa ein drittel der sonst üblichen Last  dar. Es eignet sich daher optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische Signale von hochohmigeren Geräteausgängen mit Ausgangsimpedanzen bis zu mehreren k, wo übliche Kabel das Signal schon deutlich verfärben.

Für die empfindlichen Verbindungen von MM- und MC-Tonabnehmern zu  Phono-Vorstufen ist dieses Kabel optimal geeignet. Nur einseitig konfektionierte BS-2-Kabel direkt zum Anlöten an die Tonarmleitungen sind ebenfalls lieferbar.

Die Flexibilität ist durch den 2-lagigen Schirmaufbau eher niedrig.

Auch für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile Vollmetall-Cinchstecker mit einem
8-fach geschlitzten, elastischen Massering. Neben einem festen Halt garantiert dies auch eine exzellente Masseverbindung zwischen Buchse und Kabelschirm.  Alle Kontakte sind vergoldet. Die Stecker besitzen
PTFE-Isolierung. Das Gehäuse ist hochglänzend schwarz verchromt.

Das Kabel hat keine "Laufrichtung" !

Das Kabel ist in Längen von 0,3...8 m als farbcodiertes Stereo-Paar erhältlich (2 einzelne Leitungen).
Standardlängen: 0.5, 0.75, 1.0, 1.25, 1.5, 2.0 und 2.5 m

Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich gegen Aufpreis lieferbar!

Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im SPDIF-Format geeignet !

typ. Kapazität/m :              42 pF !
Widerstand Innen :      120 m
Ω/m
Widerstand Schirm :     6,2 m
Ω/m
Manteloberfläche :           Geflecht
Mantelfarbe :           grau/schwarz
Leitungsdurchmesser :     7,6 mm
Durchmesser Stecker :      14 mm
effektive Steckerlänge :     38 mm
min. Biegeradius :            100 mm





BS-2TT



BS-2TT  INFO  110kB



Testbericht  aus "HiFi & Records" 120kB

Test "HiFi & Records" english  95kB











ZUR PREISLISTE















  BS-2W   BS-2WW




Analog-Audiokabel   Cinch - Cinch

mit 90°-Winkelsteckern

Exzellentes Audiokabel. Unser bestes für analoge Verbindungen bei besonders hohen Ansprüchen an die Klangqualität.

Wie BS-2 jedoch für enge Platzverhältnisse.

BS-2W auf einer Seite mit Winkelsteckern bestückt.
BS-2WW auf beiden Seiten mit Winkelsteckern bestückt.

Diese Kabel besitzen einen doppelten (2-lagig), gegensinnig gewendelten Schirm aus versilbertem Kupfer und  Reinkupfer. Dies sorgt für einen wesentlich geringeren Widerstand und daher geringerer Massepotential-Differenzen der mit dem BS-2W angeschlossenen Geräte. Zusätzlich wird mit dem BS-2W eine hervorragende HF-Abschirmung erzielt.

Das BS-2W bzw. BS-2WW eignet sich  durch die geringe kapazitive Belastung der Signalquelle hervorragend für hochwertigste analoge Audioverbindungen zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel  besitzt als Spezialität ein besonders verlustarmes Luftdielektrikum ! Wir empfehlen dieses Kabel speziell für den "High-End"-Anwender.

Das Audiokabel gehört  zu den verlustärmsten Kabeln überhaupt. Diesem Kabel wird immer wieder eine hervorragende Klangneutralität bescheinigt. Gegenüber  üblichen Audioleitungen stellt dieses BS-2W-Kabel für das Audiosignal nur etwa ein drittel der sonst üblichen Last  dar. Es eignet sich daher optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische Signale von hochohmigeren Geräteausgängen mit Ausgangsimpedanzen bis zu mehreren k, wo übliche Kabel das Signal schon deutlich verfärben.

Für die empfindlichen Verbindungen von MM- und MC-Tonabnehmern zu  Phono-Vorstufen ist dieses Kabel optimal geeignet. Nur einseitig konfektionierte BS-2W-Kabel direkt zum Anlöten an die Tonarmleitungen sind ebenfalls lieferbar.

Die Flexibilität ist durch den 2-lagigen Schirmaufbau eher niedrig.

Auch für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile Vollmetall-Cinch-Winkelstecker mit einem 4-fach geschlitzten Massering. Neben einem festen Halt garantiert dies auch eine exzellente Masseverbindung zwischen Buchse und Kabelschirm.  Alle Kontakte sind vergoldet. Das Messing-Gehäuse ist vergoldet.

Das Kabel hat keine "Laufrichtung" !

Das Kabel ist in Längen von 0,3...2 m als farbcodiertes Stereo-Paar erhältlich (2 einzelne Leitungen).
Standardlängen: 0.5, 0.75, 1.0, 1.25, 1.5 und 2.0 m



Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im SPDIF-Format geeignet !

typ. Kapazität/m :              42 pF !
Widerstand Innen :      120 m
Ω/m
Widerstand Schirm :     6,2 m
Ω/m
Manteloberfläche :           Geflecht
Mantelfarbe :           grau/schwarz
Leitungsdurchmesser :     7,6 mm
Durchmesser Stecker :      13 mm
effektive Steckerlänge :     23 mm
min. Biegeradius :            100 mm

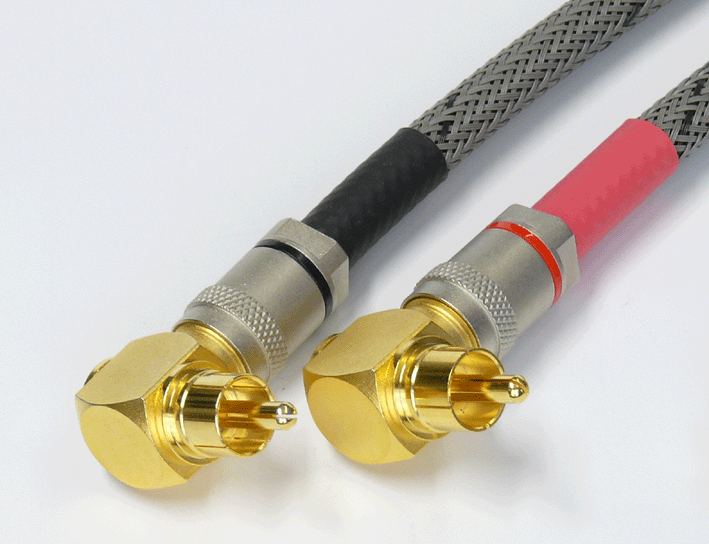

BS-2W

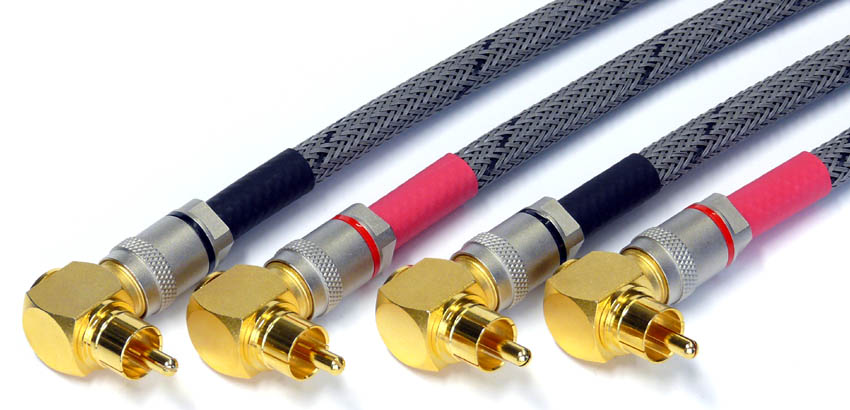

BS-2WW





BS-2W



BS-2WW  INFO  115kB



Testbericht  aus "HiFi & Records" 120kB

Test "HiFi & Records" english  95kB









ZUR PREISLISTE





  B-120





Symmetrisches XLR-Kabel   für
analoge Audio-Signale

Das B-120-Kabel eignet sich hervorragend für die verlustarme Übertragung analoger symmetrischer Audio-Signale. Bestens geeignet für die Verkabelung  symmetrischer MC-Systeme !

Das B-120 entspricht elektrisch dem A-120, ist aber mechanisch robuster aufgebaut. Der Außenmantel besteht aus grauem Geflecht mit schwarzer Kennlinie.

Das  Kabel  zeichnet sich nicht nur durch eine besonders geringe Kapazität zwischen den Modulations-Adern und dem Schirm aus. Hervorragend ist auch die gute Symmetrie beider Adern zum Schirm, wodurch eine gute Störunterdrückung der nachfolgenden Verstärkereingänge  vor allem auch bei hohen Frequenzen unterstützt wird. Beides prädestiniert dieses Kabel für hochwertige symmetrische analoge Audio-Verbindungen. Gegenüber  üblichen Audioleitungen stellt dieses B-120-Kabel für das Audiosignal nur etwa die Hälfte der sonst üblichen Last dar.

Auch in folgender Sonderversion lieferbar:
3-poliger XLR-female auf 4-poligen XLR-female (Aufpreis). Pin 4 bleibt dann unbeschaltet. Dieses Kabel ist speziell geeignet für einige aktive Lautsprecher aus dem HiFi-Bereich.

Das mechanisch besonders flexible Kabel mit massiven Vollkupfer-Innenleitern hat einen geflochtenen Schirm aus Kupferlitze. Konfektioniert wird dieses Kabel mit schwarzen Neutrik-XLR-Steckern mit vergoldeten Kontakten auf beiden Seiten.

Das Kabel ist als Mono- oder farbcodiertes Stereokabel
(2 einzelne Leitungen) in Längen von 0,3 m bis 12 m erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.25, 1.5, 2.0, 2.5, 3.0,  3.5, 4.0, 4.5, 5.0 und 7,0 m

Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im AES/EBU-Format geeignet !

typ. Kapazität/Ader-Ader :             32 pF/m
typ. Kapazität/Ader-Schirm :          61 pF/m
Erdunsymmetrie :                      typ. < 2 pF
Aderquerschnitt :                    2x 0,24 mm²
Widerstand Innenleiter je m :       < 0,09
Ω
Widerstand Schirm je m :           < 0,015
Ω
Dämpfung bei 1 MHz je m :           0,017 dB
Mantelfarbe :            Geflecht grau/schwarz
Leitungsdurchmesser :                   7,0 mm
eff. Steckerlänge :                           74 mm
min. Biegeradius :                            50 mm



B-120

B-120  INFO  190kB









ZUR PREISLISTE







  CS-2




NEU

lieferbar ab Juni 2017


Symmetrisches XLR-Kabel   für
analoge Audio-Signale

Unser audiotechnisch bestes Kabel für sym. analoge Audio-Signalübertragung.

Das CS-2-Kabel eignet sich hervorragend für die verlustärmste Übertragung analoger symmetrischer
Audio-Signale.
Bestens auch geeignet für die Verkabelung  symmetrischer MC/MM-Systeme !

Das mechanisch weniger flexible Kabel mit massiven blanken Vollkupfer-Innenleitern hat einen Alu-Folienschirm (Al/PETP) und zusätzlich einen geflochtenen Schirm aus verzinnter Kupferlitze. Die Al/PETP Folie ist eine Verbundfolie aus Aluminium und PETP. Hierbei ist die AL-Schicht elektrisch leitend und die PETP-Schicht dient der erhöhten Zugfestigkeit.

Die hochwirksame Aderisolation besteht aus
Foam-Skin PE. Das hat einen wesentlichen Anteil an
den aussergewöhnlich niedrigen Verlusten dieses
symmetrischen Kabels für analoge Audiosignale.

Konfektioniert wird dieses Kabel mit schwarzen Neutrik-XLR-Steckern mit vergoldeten Kontakten auf beiden Seiten.



Achtung ! Dieses Kabel ist nicht für digitale Audiosignale im AES/EBU-Format geeignet !

Technische Daten :

typ. Kapazität/Ader-Ader :                          28 pF/m
typ. Kapazität/Ader-Schirm :                      53 pF/m
Dämpfung bei 10 kHz max.:               0,0025 dB/m
Erdunsymmetrie 1,0 m Länge:              typ. < 2 pF
Aderquerschnitt :                    AWG 22 / 0,33 qmm
Aderdurchmesser d :                                0,65 mm
Widerstand Innenleiter je m :                 0,055 Ohm
Widerstand Schirm je m :                      0,013 Ohm
Aderisolation:                                     Foam-Skin PE
Schirmausführung :                                    Al/PETP
Innerer Mantel :                                               PVC
Äußerer Mantel :         PET-Kunststoff-Geflecht weiß
Biegeradius :                                          > 100 mm
Leitungsdurchmesser :                               8,9 mm
eff. Steckerlänge :                                       74 mm

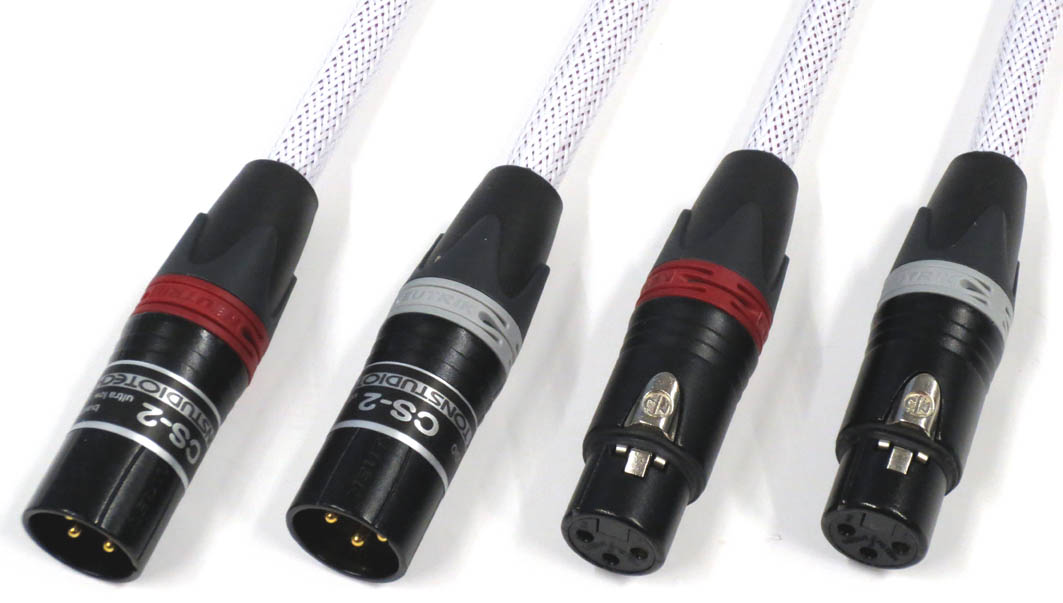

CS-2   extrem verlustarmes symmetrisches Audiokabel



CS-2 Info  475kB

















ZUR PREISLISTE

  DKS   DKS-XLR




Pegel-Anpassungskabel   analog

Das Pegel-Anpassungskabel ermöglicht die elektrisch korrekte Anpassung eines zu hohen Ausgangspegels eines Vorverstärkers bzw. einer beliebigen anderen analogen Signalquelle an besonders empfindliche Endstufen-Eingänge bzw. Aktiv- Lautsprecher.
Diese Kabel sollten eingefügt werden, wenn bei den höchsten gewünschten Lautstärken der Volumenregler am Vorverstärker noch weit von der Maximalstellung entfernt ist. 15 dB oder mehr Abstand bis zum Endanschlag des Reglers sollten mit diesem Anpassungskabel korrigiert werden.

Dabei wird das eventuelle Grundrauschen inkl. Brummeinstreuungen je nach Dimensionierung ebenfalls um das gleiche Maß wie das Audiosignal abgeschwächt. Das Audiosignal kann dann am Volumenregler wieder erhöht werden. Dadurch kommt man in einen Regelbereich mit besserer Auflösung des Volumenreglers da dieser in seinem optimalen Bereich arbeiten kann und gleichzeitig wird eine Vergrößerung der effektiven Dynamik erreicht. Daraus folgt eine gleichmäßigere Volumenreglung sowie bessere Auflösung bei kleinen Lautstärkern.

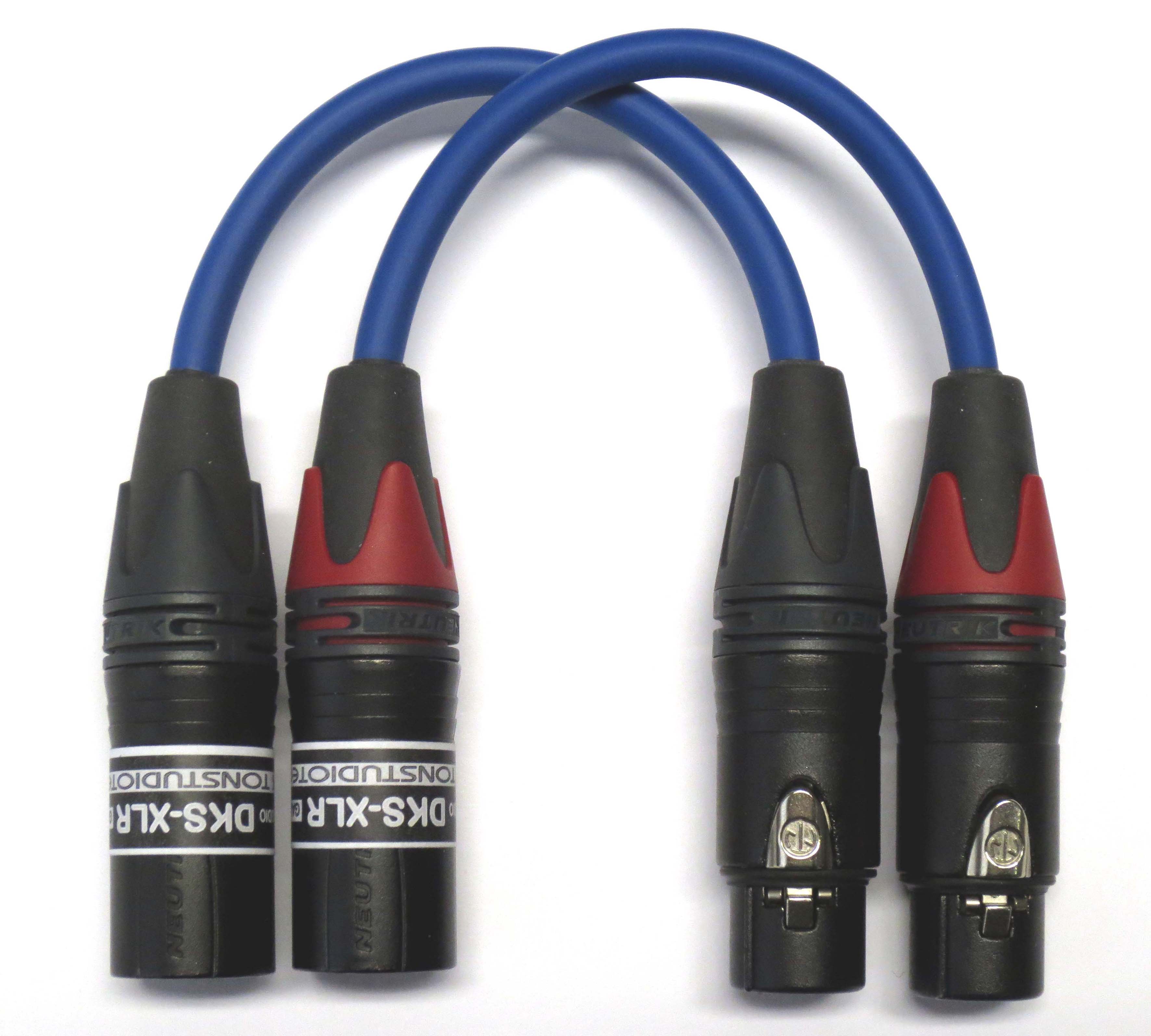

Pegel-Anpassungskabel DKS-XLR

Das Pegelanpasskabel ist auch in symmetrischer Ausführung und XLR-Steckverbindern als DKS-XLR erhältlich.
















DKS-Pegelanpasskabel 135 kB




DKS-XLR-Pegelanpasskabel sym.135 kB



ZUR PREISLISTE


  AS-75



Abschluss-Stecker

Der AS-75-Stecker sorgt für den optimalen Abschluss hochohmiger Analog-Eingänge (nicht für Analog-Ausgänge!). Hierdurch wird bei hochwertigen Vorverstärkern ein nicht benutzter Eingang bei versehentlichem Anwählen vor Brummeinstreuungen geschützt. Besonders geeignet für hochohmige Eingänge (z.B. für LAP-2 oder MTX-Monitor).

Dieser Abschluss-Stecker für Cinchbuchsen ermöglicht ebenso den korrekten Abschluss nicht genutzter Digital- Ein- und Ausgänge. Die Impedanz entspricht mit 75 der SPDIF-Norm.



Techn. Daten:

Länge :                  ca. 38 mm
Durchmesser :             11 mm
Impedanz :                     75

Anschluss :                    Cinch










Abschluss-Stecker Cinch 75 Ω

ZUR PREISLISTE



  MSF-FM1L



Mantelstromfilter

Das Mantelstromfilter ermöglicht die elektrisch korrekte Auftrennung einer Brummschleife bei Doppelerdung durch die Antennenzuleitung.
Diese Kabel sollten eingefügt werden, wenn durch Entfernen des Antennenkabels an einem Receiver eine vorher vorhandene Brummschleife beseitigt werden kann.

Das hochfrequente Antennensignal wird nur minimal gedämpft  weitergeleitet während tiefere Frequenzen abgetrennt werden.

Techn. Daten:

Länge :                  ca. 20 cm
Frequenzbereich :   5-1000 MHz
Impedanz :             75

Dämpfung :            < 1,5 dB
Anschluss :             Antennenstecker/Kupplung









Info Mantelstromfilter MSF 33kB

ZUR PREISLISTE





 <
ZUR Startseite

  FUNK TONSTUDIOTECHNIK · GERMANY · 10997 BERLIN ·PFUELSTRASSE 1a

  Tel. 0049 (0) 30 38106174    Fax  0049 (0) 30 6123449

   E-Mail Verkauf / Kundendienst: Funk@Funk-Tonstudiotechnik.de
