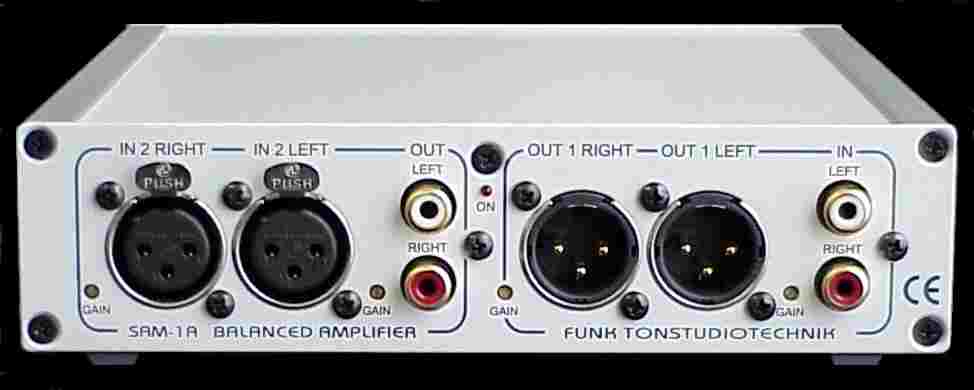

  SAM-1A





Nicht mehr lieferbar !
Wird durch SAM-1Bs-Serie ersetzt

Universeller, hochwertiger 4- oder 2- Kanal- Anpassungs- und Symmetrier/ Differenzverstärker


Besonderheiten :
exzellente Dynamik von über 130 dB! bei Verstärkung 1,
geringste Verzerrungen < 0,0002% bei +6 dBu Leitungspegel,
Frequenzgang  10Hz..20kHz  :                    < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge :           >110 dB
Symmetrie sym. Ausgänge :                               >70 dB


Der SAM-1A wird von vielen Studio-Ausrüstern sowie Rundfunk- und Fernsehanstalten als Standardgerät  eingesetzt.







SAM-1A INFO  520 kb

TECHNISCHE DATEN  860 kb

AUSFÜHRUNGS-VARIANTEN  180 kb



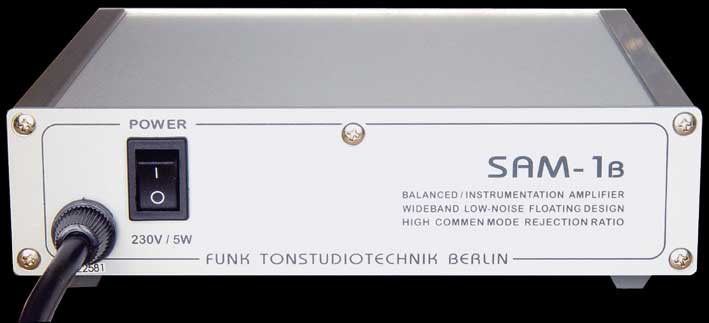

   SAM-1B


Nicht mehr lieferbar !
Wird durch SAM-1Bs-Serie ersetzt

Universeller, hochwertiger 4- oder 2- Kanal- Anpassungs- und Symmetrier/ Differenzverstärker

Universeller, hochwertiger 4- oder 2-Kanal-Anpassungs- und Symmetrier-Verstärker mit dem asymmetrische, analoge HiFi-Geräte-Ein/Ausgänge an symmetrische oder unsymmetrische Studiogeräte-Ein/Ausgänge angepasst werden können.


Besonderheiten :
exzellente Dynamik von über 132 dB! bei Verstärkung 1,
geringste Verzerrungen     < 0,0001% bei +6 dBu 1kHz,
Frequenzgang  10Hz..20kHz  :                  < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge    >110 dB 1kHz
Symmetrie sym. Ausgänge :                     >75 dB










SAM-1B-Manual


SAM-1B techn. Daten



  SAM-2




Nicht mehr lieferbar !

Wird durch SAM-2B-Serie ersetzt


Symmetrier/Differenz/Verteilverstärker-System

Universelles, professionelles 4..10-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker-System in Modulbauweise mit ähnlichen Eigenschaften wie SAM-1.


Verstärkung symmetrische Ausgänge: 0..+24 dB
Verstärkung Differenzeingänge: -40...+6 dB






SAM-2 INFO 678 kB

  SAM-2A


Nicht mehr lieferbar !
Wird durch SAM-2B-Serie ersetzt

Symmetrier/Differenz/Verteilverstärker-System

Universelles, professionelles 4..10-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker-System in Modulbauweise mit ähnlichen Eigenschaften wie SAM-1A.


Verstärkung symmetrische Ausgänge: 0..+24 dB
Verstärkung Differenzeingänge: -20...+6 dB


Der SAM-2A wird von vielen Studio-Ausrüstern sowie Rundfunk- und Fernsehanstalten als Standardgerät  eingesetzt.









SAM-2A Front

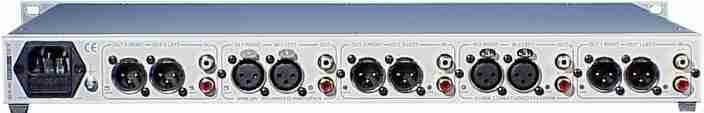

SAM-2A Rückwand



SAM-2A INFO  550 kb

SAM-2A Versionen  240 kb

TECHNISCHE  DATEN  1.700 kb





  SAM-2B


Nicht mehr lieferbar !
Wird durch SAM-2B.V2-Serie ersetzt

Symmetrier/Differenz/Verteilverstärker-System

Universelles, professionelles 4..10-Kanal-Anpassungs- und Symmetrier/Differenz/Verteil- und Summierverstärker-System in Modulbauweise mit ähnlichen Eigenschaften wie SAM-2A. Die neuen Verstärkerschaltungen in Ultra- Lineartechnik gehören zu den rauschärmsten ihrer Art. Einzigartig  in seiner Klasse ist die hohe Störunterdrückung.

Der SAM-2B ist der Nachfolger des SAM-2A. Die Audio-Signalqualität, wie z.B. die Gleichtaktunterdrückung (Unsymmetriedämpfung), THD-Verzerrungen, Eingangsimpedanz, Aussteuerungsreserve und Gesamtdynamik konnte gegenüber dem SAM-2A weiter gesteigert werden.

Diese Geräteserie arbeitet mit einem Präzisionsschaltnetzteil, welches weltweiten Einsatz bei Versorgungsspannungen von 90..255 V ohne Umschaltung gewährleistet. Gleichzeitig konnte durch den Einsatz der SMPS-Technik die Leistungsaufnahme und dadurch auch die Erwärmung weiter verringert werden. Magnetische Störfelder, hervorgerufen durch die Stromversorgung, wurden gegenüber herkömmlicher Schaltungstechnik drastisch reduziert.


Versionen mit 4..10 Verstärkerkanälen lieferbar. Verstärkung/Dämpfung für jeden Kanal mit Spindeltrimmer von außen einstellbar.  Ein- und Ausgänge über vergoldete XLR/Cinch-Steckverbinder.

Das Gerät ist mit  beliebiger Kombination von Stereo- Symmetrier- oder Differenzverstärkern (Asymmetrierverstärkern) bestückt lieferbar. Auch als vollsymmetrischer Verteilverstärker, mehrkanaliger Summierverstärker oder symmetrischer 2- oder 4-kanaliger Pegelanpasser erhältlich. Siehe auch PDF-Datei
"Ausführungsvarianten" mit genauem Bestellschlüssel. Umrüstungen oder Erweiterungen schnell und ohne Lötarbeiten durchführbar.

Verstärkung symmetrische Ausgänge: 0..+24 dB
Verstärkung Differenzeingänge: -20...0 (+6) dB

Besonderheiten :
exzellente Dynamik von über 132 dB! bei Verstärkung 1
geringste Verzerrungen     < 0,0001% bei +6 dBu 1kHz
Frequenzgang  10Hz..20kHz  :                 < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge    >115 dB 1kHz
Symmetrie sym. Ausgänge :                             >75 dB

Stromversorgung :            90..255 V / 50..400 Hz / 8W

Alle Verstärkerausgänge sind mit "Power-Down- Mute"-Relais ausgerüstet um knackfreies Ein- und Ausschalten zu gewährleisten, bzw. Ein- und Ausschaltgeräusche einer Tonanlage zu beseitigen.

Jetzt Sonderversionen optional auch mit schwarzer Front lieferbar!

Der SAM-2B wird von vielen Studio-Ausrüstern sowie Rundfunk- und Fernsehanstalten als Standardgerät  eingesetzt.





FRONT SAM-2B



RÜCKSEITE SAM-2B













SAM-2B Manual  319 kb

SAM-2B Versionen  357 kb

Technische Daten  292 kb

Bestellbezeichnungen 11kB













ZUR PREISLISTE





  SAM-3



Nicht mehr lieferbar !
Wird durch SAM-3B.V2-Serie ersetzt

8- und 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker


Universeller, professioneller 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker in Modulbauweise. Ein- und Ausgänge über 37-pol. Sub-D-Steckverbinder.


Besonderheiten : exzellente Dynamik, geringste Verzerrungen









SAM-3 Manual 512kB







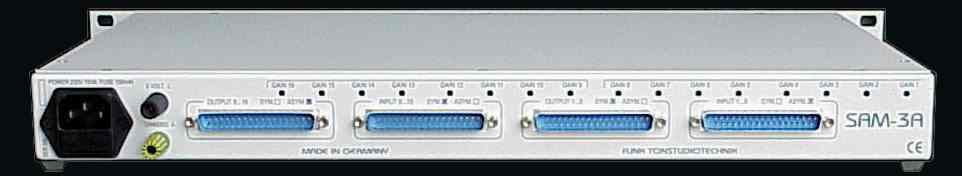

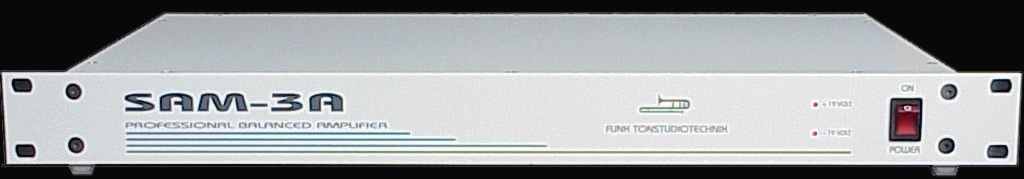

  SAM-3A



Nicht mehr lieferbar !
Wird durch SAM-3B.V2-Serie ersetzt

8- und 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker


Universeller, professioneller 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker in Modulbauweise. Ein- und Ausgänge über 37-pol. Sub-D-Steckverbinder.


Besonderheiten : exzellente Dynamik von über 130 dB! bei Verstärkung 1, geringste Verzerrungen (< 0,0002% bei +6 dBu)







SAM-3A INFO  330kb

Konfigurationsbeispiele 265kB

Verteilverstärker-Versionen 141kB





  SAM-3B





Nicht mehr lieferbar !
Wird durch SAM-3B.V2-Serie ersetzt


8- und 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker


Universeller, professioneller 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker in Modulbauweise mit ähnlichen elektrischen Eigenschaften wie SAM-3A.

Vielfältige Konfigurationen lieferbar. Auch als vollsymmetrischer Verteilverstärker lieferbar.

Ein- und Ausgänge über 37-pol. Sub-D-Steckverbinder. Versionen mit 4..16 Verstärkerkanälen lieferbar. Verstärkung/Dämpfung für jeden Kanal mit Spindeltrimmer von außen einstellbar.
Wie SAM-2B mit Weitbereichs-Low-Noise-Schaltnetzteil für weltweiten Einsatz ausgerüstet.

Verstärkung symmetrische Ausgänge: 0..+24 dB
Verstärkung Differenzeingänge: -20...+6 dB

Besonderheiten : exzellente Dynamik von über 132 dB! bei Verstärkung 1, geringste Verzerrungen (< 0,0002% bei +6 dBu)

Stromversorgung:  80..265 V / 50..400 Hz für weltweiten Einsatz










SAM-3B Front



SAM-3B Anschlussseite



SAM-3B Info 260kB

SAM-3B Manual  860kb

Konfigurationsbeispiele 380kB

SAM-3B technische Daten 70kB





ZUR PREISLISTE

  SAM-3B.V2 bis April 2016



Nicht mehr lieferbar !

Wird durch ab Mai 2016 aktualisierte SAM-3B.V2-Serie
mit integrierten V3a-Modulen ersetzt



8- und 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker


Universeller, professioneller 8/16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker in Modulbauweise.

Der SAM-3B.V2 besitzt gegenüber dem Vorgänger SAM-3B ein noch leistungsfähigeres Netzteil inkl. Übertemperaturschutz für zukünftige Sonderkonfigurationen. Zusätzlich werden neue Symmetrierverstärker mit weiter verbesserten Audiodaten eingesetzt.

Vielfältige Konfigurationen lieferbar. Auch als vollsymmetrischer Verteilverstärker lieferbar.

Ein- und Ausgänge über 37-pol. Sub-D-Steckverbinder. Adapter von 37-pol-Sub-D <> 25-pol Sub-D sind lieferbar. Versionen mit 4..16 Verstärkerkanälen lieferbar. Verstärkung/Dämpfung für jeden Kanal mit Spindeltrimmer von außen einstellbar.
Wie SAM-2B.V2 mit Weitbereichs-Low-Noise-Schaltnetzteil für weltweiten Einsatz ausgerüstet.

Verstärkung symmetrische Ausgänge:               0..+24 dB
Verstärkung Differenzeingänge:             -20...0 dB (+6 dB)
geringste Verzerrungen bei +6 dBu :            < 0,00015 %

Besonderheiten : exzellente Dynamik von über 132 dB! bei Differenzverstärkern und 136 dB bei Symmetrierverstärkern,

Stromversorgung:  80..265 V / 45..400 Hz für weltweiten Einsatz








SAM-3B.V2 Front



SAM-3B.V2 Anschlussseite



SAM-3B.V2 Info 260kB

SAM-3B.V2 Manual  1100kb

Konfigurationsbeispiele 430kB

SAM-3B.V2 technische Daten 82kB







  HEADMASTER



lieferbar auf Anfrage !


Professioneller Kopfhörerverstärker

Der Headmaster ist ein professioneller Kopfhörerverstärker für die Versorgung des gesamten Studios. Er besitzt drei Stereo- Verstärker in "High-Power-Technik" die voneinander völlig unabhängig arbeiten (auf Rückseite 3 getrennte symmetrische Stereo-Eingänge auf XLR-Buchse).
Die max. unverzerrte Ausgangsspannung beträgt 25 Volt
eff. (entspricht der Ausgangsspannung eines 150 Watt-Verstärkers) und verringert sich auch bei Parallelschaltung vieler Kopfhörer nur minimal. Durch mehrere Schutzschaltungen in den Endstufen und im Netzteil ist der Headmaster sehr betriebssicher. Durch Kurzschlüsse der Ausgänge untereinander oder nach Masse wird das Gerät nicht beschädigt. Wird eine Schutzschaltung durch Überlastung aktiv, so leuchten die zu diesem Verstärker zugehörigen Clip-LEDs. Der Headmaster ist für den Betrieb von Kopfhörern mit Impedanzen von 8 Ω bis 4 kΩ ausgelegt.

* extrem hohe Ausgangsleistung (bis zu 2x7W je
   Stereoausgang)
* kurzschlussfest
* 3 voneinander unabhängige Stereoverstärker
* Pegel- und Klangregelnetzwerk je Eingang
* Sehr geringe Verzerrungen (unter 0.005% bei
   voller Leistung)
* Stereo-Aussteuerungsanzeigen je Ausgang
* Kopfhörerausgänge auf Front und Rückwand
* symmetrische Eingänge (XLR)
* Bis zu 20 Kopfhörer a 600
Ω je Signalweg
   anschließbar
* Overload/Clip-Indikatoren überwachen alle
   Verstärkerzüge
* Mono-Schalter in jedem Eingang
* volle Leistung auch bei niederohmigen Kopfhörern
* hochwertige, sehr zuverlässige Rastpotis
* Schaltungsnull und Masse auftrennbar




Front HEADMASTER



Bedienung über Rastpotis für Volumen/Bass/Höhen











  LPA-2 / (LPA-2a)




Nicht mehr lieferbar ! Nachfolger LPA-2S  Ende Februar erhältlich

Hochleistungs-PHONEAMP

"High-End"- Kopfhörerverstärker-Modul
und Linesignal-Verstärker /  Leitungstreiber



Miniatur-Hochleistungs-Kopfhörerverstärker in höchster Qualität zum Nachrüsten in High-End- und professionellen Audiogeräten oder zum Aufbau neuer Kopfhörerverstärker der Referenzklasse.

Besonderheiten: extrem rauscharm, exzellente Dynamik, extrem geringe Verzerrungen auch bei hoher Leistungsabgabe, weiter Frequenzbereich, niedrigster Rauschpegel aller auf dem Markt erhältlichen Kopfhörerverstärker! DC-gekoppelt.

Auch als hochwertiger, besonders rauscharmer Stereo-Lautstärkesteller mit aktiver Impedanzwandlung für High-End-Anlagen optimal einsetzbar.

Eignet sich auch hervorragend zum Treiben von alten "Vintage"-Geräten mit niedrigem Eingangswiderstand und Eingangstrafo
in 600
Ω Technik.

Für Studioanwendung wurde ein Steckplatz zur optionalen Symmetrierung der Eingänge vorgesehen (mit SIA-5/SIA-5.V2).

2 Poti-Versionen: stufenlos (LPA-2) oder optional Stereo-Rastpoti (LPA-2a) zur Lautstärkeeinstellung mit besonders gutem Gleichlauf (< ±0,5 dB von 0..-35 dB). verschiedene Verstärkungsstufen einstellbar

Grundverstärkung :        0.. +12 dB (-6...+18 mit SIA-5) einstellbar
Achsdurchmesser :        6 mm (beide Potiversionen)
Volumenregelung :        -60...0 dB. Geeignet für alle Kopfhörer
                                    zwischen 16 Ω und 2 kΩ
Ausgangsleistung max.:  größer als 2x 1650 mW, impedanzabhängig
Ausgangsspannung :      +23 dBu an 150 Ω
Frequenzgang :             < ± 0,01 dB 0 Hz...22 kHz
Innenwiderstand Ausg.:  1,6 Ω
Dynamik
(BW 20Hz..20 kHz): 139 dB ! an 300 Ω
THD-Nichtlinearitäten:    typ. < -110 dB (< 0,0003 %)
THD+N 1 kHz 62 Ω Last: typ. < -120 dB 2x 500 mW  (Bw 22 kHz)

Abmessungen : 65 x 37,5 x 23 mm



Mit SIA-5/SIA-5.V2 auf symmetrische Eingänge aufrüstbar (steckbar) siehe "Symmetrierverstärker-Module"-Seite


Lieferumfang LPA-2/LPA-2a:

LPA-2-Platine fertig bestückt und getestet,
Flachbandkabel 40 cm lang mit angeschlossenem 14-pol.-Pfostensteckverbinder, LPA-2-Info

Ein- und Ausgänge sowie Stromversorgung ±15...±19 V über 14-pol. Pfosten-Stecker. Das Modul arbeitet auch mit Versorgungs-spannungen zwischen ±9...±14,5 V, dann aber mit eingeschränkten techn. Daten. Optimale Stromversorgung siehe unter "Stromversorgungen"

Wir empfehlen unser neues Netzteil PWS-04B-T mit +/- 19V.
Dieses ist optimal für die Versorgung bei Kopfhörerimpedanzen
von 47...600
. Bei Impedanzen unter 47 liegt die
max. Ausgangsleistung des LPA-2 mit PWS-04B-T durch die
interne Strombegrenzung des Netzteils etwas niedriger:

47 Ω   mit PWS-04B-T   max. 2x 1400 mW Ausgangsleistung
32 Ω   mit PWS-04B-T   max. 2x 1250 mW Ausgangsleistung
22 Ω   mit PWS-04B-T   max. 2x 1000 mW Ausgangsleistung

In den seltenen Fällen in denen noch mehr Leistung für Impedanzen zwischen 47...22 gefordert wird sollte auf ein etwas stärkeres Netzteil mit vergleichbaren Qualitäten zurückgegriffen werden.

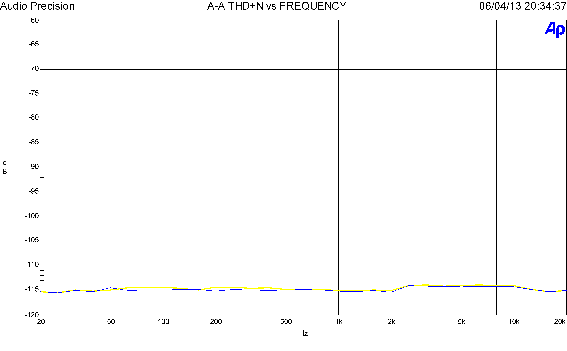

Nachfolgend einige THD+N-Messungen am LPA-2a + SIA-5.V2 bei verschiedenen Leistungen und Kopfhörerimpedanzen. Gemessen
mit Audio Precision SYS 2722 mit 20 Hz..22 kHz Messbandbreite. Einzigartig sind die extrem niedrigen THD+N-Werte schon bei geringster Ausgangsleistung, was auf eine sehr saubere Signalverarbeitung auch feinster Signalanteile schließen lässt. Die THD+N-Werte sind so gering, dass selbst der SYS2722 der für solche Messungen einer der besten Audioanalyzer auf dem Markt ist, hier an seine Messgrenzen stößt.



    LPA-2a + SIA-5.V2  THD+N typ. Messschriebe


Auch über sensibelste niederohmige "IN-EARs" ist keinerlei Rauschen durch den LPA-2 wahrzunehmen..



anklicken öffnet weiteres Info

      flache Version mit stufenlosem Volumen

            LPA-2 Info 290kB

         LPA-2 Information 209kB

           LPA-2 Informacja 208kB



            LPA-2a Hörbericht 1080kB

         ein Hör- und Testbericht von Sven Bauer Juni 2013

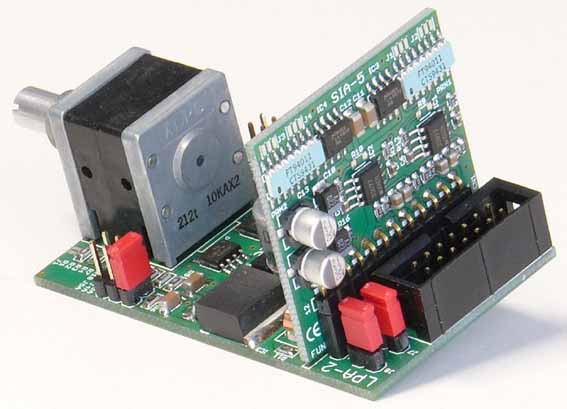

LPA-2a + SIA-5

mit Rastpoti für Volumen und optionalen symmetrischen Eingängen (SIA-5)

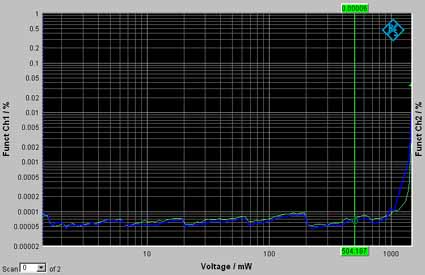

1 kHz-THD-Verzerrungen über Leistung an 62 Ω

Messschrieb zeigt die THD-Verzerrungen bei Leistungen
 von 2x  1 mW...1500 mW je Kanal mit Marker bei Ausgangsleistung von 2x 500 mW
. Linke Skala zeigt Verzerrungen in %, untere Skala zeigt die gemessene Ausgangsleistung pro Kanal
bei 1 kHz















  PHONEAMP


Nicht mehr lieferbar !
Wird durch LPA-2S ersetzt

HiFi-Stereo-Kopfhörerverstärker-Modul

Miniatur-Kopfhörerverstärker zum Nachrüsten in semi- und professionelle Audiogeräte.

Hochwertiges Stereo-Rastpoti zur Lautstärkeeinstellung mit besonders gutem Gleichlauf (< 1 dB im Arbeitsbereich).


Besonderheiten: exzellente Dynamik, geringste Verzerrungen, weiter Frequenzbereich.


Abmessungen : 58 x 37,5 x 23mm



PHONEAMP INFO  116kb
