Hochwertige Werkzeuge für die Arbeit mit digitalen und analogen  Tonquellen für Rundfunk/Fernsehanstalten, Tonstudios und anspruchsvolle Anwender.





Auf dieser Seite finden Sie stabilisierte Doppel- und Einfach-Netzteile
mit Laboreigenschaften für hochwertige Audioversorgungen in
besoders rauscharmer Linear- und Schaltnetzteil-Technologie


< ZUR STARTSEITE       >  zu  "Archiv"

  PWS-04B-T
Doppelnetzteil





Hochstabiles, lineares LOW-DROP-Präzisions-Doppelnetzteil mit geringem Streufeld durch Ringkerntrafo

Diese neue Version der PWS-04-Reihe hat folgende Verbesserungen gegenüber der Vorgängerversion:

Ausgangsleistung 7..18 % höher als PWS-04a

Leistungstransistoren jetzt auf Platine integriert

Temperaturstabilität weiter gesteigert

Grundgenauigkeit der Ausgangsspannung < 0,1%

Ausgangsspannungs-Symmetrie < 0,1%

Ausgangsspannungs-Rauschen  typ. < 10 µVeff. (BW20kHz)

Integrierte Temperaturüberwachung schützt im
Dauer-Kurzschlussfall vor Überhitzung

LED meldet temporere Übertemperaturabschaltung

Micro-Match-Steckverbinder ergeben noch mehr Kontaktsicherheit (Doppelkontakt je Pin)

Netzsicherung jetzt ohne Werkzeug austauschbar


Entwickelt für die anspruchsvolle Versorgung analoger Audioschaltungen mit üblichen Standardversorgungs-spannungen sowie für die Versorgung von Kondensator-mikrofonen bei Phantompower-Speisung. Das Gerät erzeugt in seiner Klasse einzigartig saubere Ausgangsspannungen.

Das PWS-04B-T in den Versionen ± 6...± 24 V hat beispielsweise bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 12 µV (10 Hz..20 kHz eff.) ! Typ. < 10µV.

Das PWS-04B-T eignet sich ideal für die Versorgung der Symmetrier- und /Differenzverstärker SSIM-03a / SSOM-03b / SSIM-04Mb/c / SSOM-04Mb/c / SIA-2/4 / SOA-2/4 / SIA-4EX / SOA-4EX / LPA-2S  oder für andere besonders anspruchsvolle Audioversorgungen in Vorstufen.

Ausgangsspannungen von ± 6...± 24 V und Einfachstromversorgungen sind lieferbar:

±   6 V     2x 480 mA
±7,5 V     2x 440 mA
±   9 V     2x 355 mA
± 10 V     2x 300 mA
± 12 V     2x 265 mA
± 15 V     2x 225 mA
± 18 V     2x 195 mA
± 19 V     2x 185 mA
± 20 V     2x 175 mA
± 22 V     2x 165 mA
± 24 V     2x 140 mA

+ 12V      1x 480 mA
+ 15V      1x 440 mA
+ 18V      1x 355 mA

+ 24V      1x 265 mA

+ 48V      1x 90/110 mA  Phantompower


Integrierte Strombegrenzung inkl. Temperaturüberwachung schützen zuverlässig bei versehentlichen Kurzschlüssen.

Bei absinken der Ausgangsspannung auf einer Versorgungsleitung durch Überlastung, folgt der zweite Ausgang dem überlasteten automatisch im Betrag der Ausgangsspannung mit einem Abstand von < 0,1V. Bei Kurzschluss an einem Ausgang werden also beide Spannungen im PWS-04B-T zurückgeregelt und dadurch die beteiligte Verstärkerstufe ausgeschaltet.

Eine zusätzliche Timing-Schaltung zur Ansteuerung von z.B. Stummschaltrelais für Audiosignalwege ist integriert.

Eine Version für die Versorgung von älteren Audio-Modulen der Studiotechnik (Neumann, Siemens, Telefunken, Danner, TAB, NTP usw.) mit +24V-Versorgung und 270 mA Dauerleistung ist unter der Bezeichnung PWS-04B-T/24 erhältlich.

Netzfilter u. Primärsicherung bereits auf Platine integriert.

Abmessungen identisch zu Vorgänger: 123 x 66,5 x 33 mm



                            PWS-04B-T



    extrem rauscharme Ausgangsspannungen



              PWS-04B-T Info  pdf 551kb


































ZUR PREISLISTE















  PWS-05B-T
Doppelnetzteil




Hochstabiles, extrem rauscharmes, lineares LOW-DROP Präzisions-Doppelnetzteil mit geringem Streufeld durch Ringkerntrafo

Dieses neue Netzteil ist eine leistungsstärkere Variante des PWS-04B-T und hat hat folgende Verbesserungen:

1. Ausgangsleistung typ. 40 % höher als PWS-04B-T-Serie

2. REDFIT IDC Direkt-Steckverbinder für die Ausgänge ergeben noch mehr Kontaktsicherheit (4 Kontakte je Pin)

3. Das Netzteil erreicht bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 5 µV (bei einer Messbandbreite von 10 Hz..22 kHz eff.) ! Typ. < 4 µV.
Damit ist es z.Zt. eines der rauschärmsten Netzteile in unserem Programm.

Besonderheiten:

1. hohe Ausgangsspannungspräzision, <0,1%, typ. <0,03%
2. extrem niedriges Ausgangsrauschen typ. <5µV 22kHz Bw.
3. hohe Stabilität bei Lastwechsel
4. symmetrischer Spannungsrückgang bei asym. Überlast
5. Temperaturüberwachung der Ausgangstransistoren
5. Ausgänge floatend, ohne Erdbezug
7. zeitgesteuerter Mute-Relaisausgang, typ. 5 Sec.
8. Ausgänge kurzschlussfest
9. integriertes med. Netzfilter aus Gleichtaktdrossel +
   X-Kondensator

Zur Zeit lieferbare Versionen :

± 6,0 V    2x 480/600 mA
± 7,5 V    2x 380/480 mA
± 9,0 V    2x 460/520 mA
± 12 V     2x 340/420 mA
± 15 V     2x 260/310 mA
± 18 V     2x 220/300 mA
± 19 V     2x 220/290 mA
± 20 V     2x 195/240 mA
± 22 V     2x 170/260 mA
± 24 V     2x 180/210 mA

+ 12 V     1x 480/600 mA
+ 18 V     1x 460/520 mA
+ 24 V     1x 340/420 mA
+ 48 V     1x 180/210 mA

Stromlieferfähigkeit: 1. Wert Dauerlast, 2. max. 5 min.


Abmessungen : 132 x 66,5 x 32 mm
Versionen mit  mehr als  ±19 V bzw. +48 V:  39 mm Höhe

Netzfilter u. Primärsicherung bereits auf Platine integriert. Flachband-Anschlusskabel mit ca. 30 cm Länge für die Ausgänge mit angeschlossenem IDC-Direkt-Steckverbinder
im Lieferumfang enthalten.












PWS-05B-T



    extrem rauscharme Ausgangsspannungen

       PWS-05B-T Info  pdf 628kb



rechts die neue REDFIT-IDC-Direkt-Steckverbindung
für die Ausgangsspannungen, links unterhalb
 des 14-pol. IC ist die LED für die Signalisierung
der Übertemperaturabschaltung zu erkennen




ZUR PREISLISTE

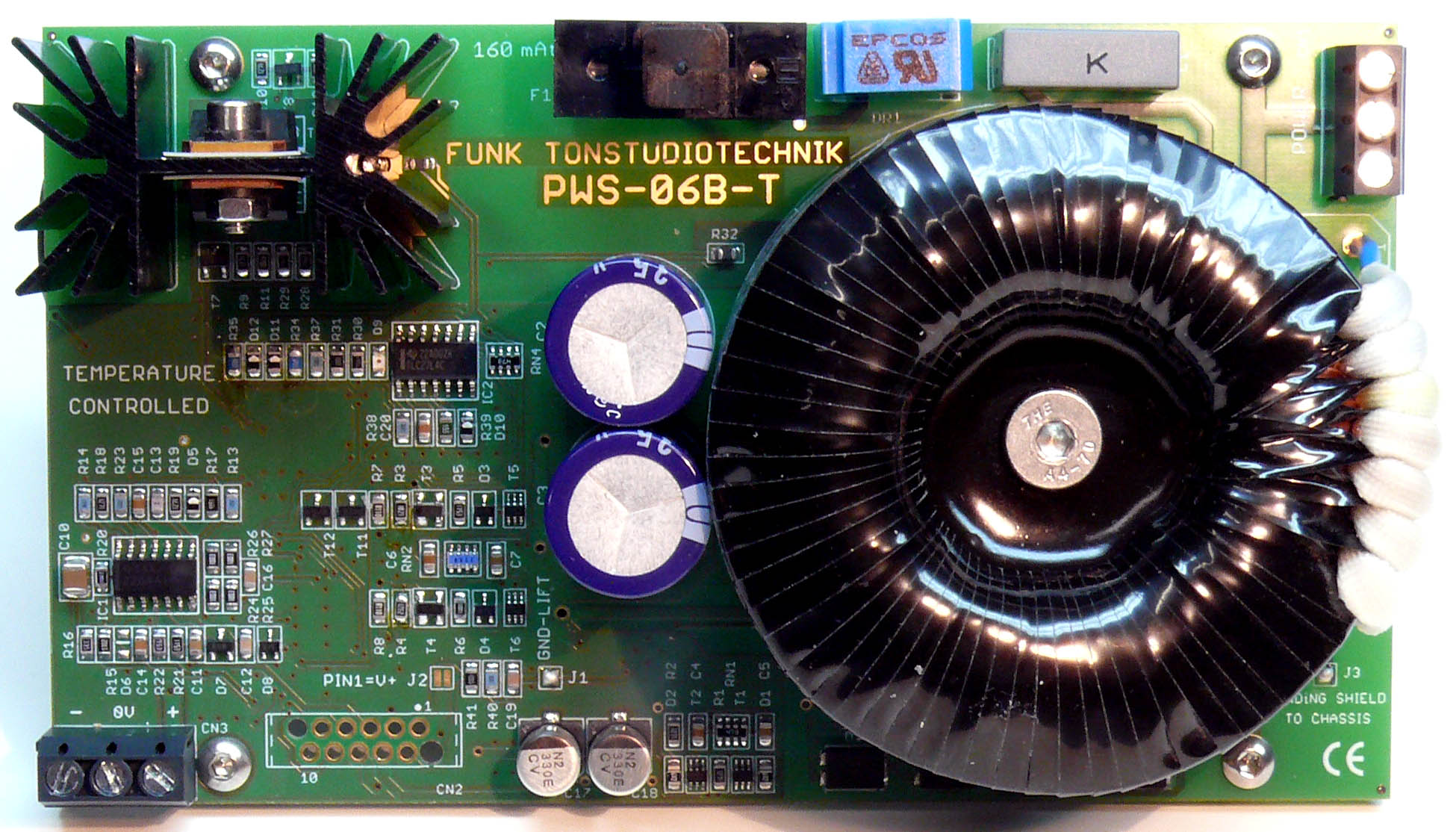

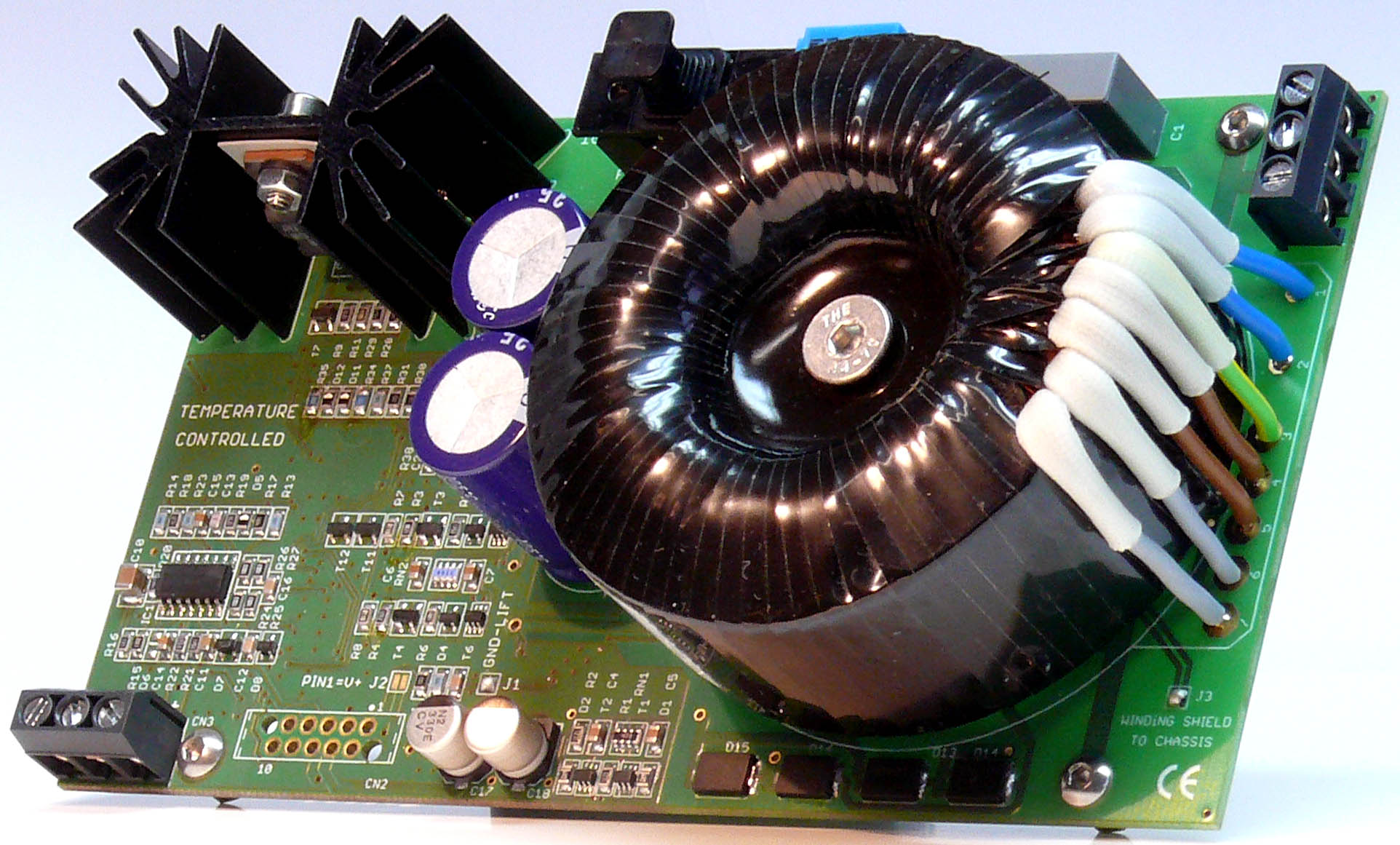

  PWS-06B-T
Doppelnetzteil




NEU

Hochstabiles, extrem rauscharmes, lineares LOW-DROP Präzisions-Doppelnetzteil mit geringem Streufeld durch Ringkerntrafo

Dieses neue Netzteil ist eine leistungsstärkere Variante des PWS-05B-T und hat hat folgende Eigenschaften:

1. Ausgangsleistung typ. 110 % höher als die PWS-05B-T-
Serie :  18..25 Watt

2. REDFIT IDC Direkt-Steckverbinder für die Ausgänge ergeben noch mehr Kontaktsicherheit (4 Kontakte je Pin)

3. Das Netzteil erreicht bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 5 µV (bei einer Messbandbreite von 10 Hz..22 kHz eff.) Typ. 3,5 µV !
Damit gehört es zu den rauschärmsten Netzteilen in unserem Programm

4. Schirmwicklung  zwischen Primär- und Sekundärseite
vermindert Störungen über die Netzversorgung

Besonderheiten:

1. hohe Präzision der Ausgangsspannungen,
    typ 0,03%, max. < 0,1%
2. extrem niedriges Ausgangsrauschen
    typ. < 4µV von 10 Hz..22 kHz Bw.
3. hohe Stabilität bei Lastwechsel
4. symmetrischer Spannungsrückgang
    bei asym. Überlastung
5. Temperaturüberwachung der Ausgangstransistoren
   + des Netz-Transformators
5. Ausgänge floatend oder mit Massebezug
7. zeitgesteuerter Mute-Relaisausgang, typ. 5 Sec.
8. Ausgänge kurzschlussfest
9. integriertes med. Netzfilter aus Gleichtaktdrossel
   + X-Kondensator
10. zusätzliche 3-pol.-Schraubklemme für
    Ausgangsspannungen
11. optische Signalisierung bei Ansprechen der
    Überlast-Schutzschaltung durch LED
12. Schirmwicklung zwischen Primär- und Sekundärseite

Zur Zeit lieferbare Versionen :

 ± 12 V     2x 900/1000 mA
 ± 13 V     2x 800/900 mA
 ± 15 V     2x 650/800 mA
 ± 16 V     2x 600/750 mA
 ± 18 V     2x 550/700 mA
 ± 19 V     2x 550/680 mA
 ± 20 V     2x 550/620 mA

Stromlieferfähigkeit: 1. Wert Dauerlast, 2. max. 5 min.

Abmessungen : 140 x 80 x 41 mm

Netzfilter u. Primärsicherung bereits auf Platine integriert. Flachband-Anschlusskabel mit ca. 30 cm Länge für die Ausgänge mit angeschlossenem IDC-Direkt-Steckverbinder
im Lieferumfang enthalten.












PWS-06B-T



    extrem rauscharme Ausgangsspannungen







      PWS-06B-T Info  pdf 580kb






ZUR PREISLISTE






  PWS-05M-T
Einfachnetzteil





Hochstabiles, extrem rauscharmes, lineares LOW-DROP Präzisionsnetzteil mit geringem Streufeld durch Ringkerntrafo



Dieses neue Netzteil ist eine Alternative zum PWS-05B-T wenn eine anspruchsvolle, aber niedrige Einfachversorgungsspannung von 3,3 bis 15 Volt benötigt wird.

Anwendung:  das PWS-05M-T ist hauptsächlich für die Versorgung analoger/digitaler Audioschaltungen wie z.B. DA-Wandler oder Computerschaltungen sowie analogen Audioschaltungen im Kleinleistungs-bereich vorgesehen. Viele DA-Wandler für den Audiobereich arbeiten heute mit Versorgungs-spannungen zwischen 3,3...6 Volt. Auch das ist die Domäne für das neue PWS-05M-T.

Besonders sinnvoll ist der Einsatz des PWS-05M-T
bei direkter Speisung der angeschlossenen Analog- oder Digitalschaltungen ohne weitere eventuell vorhandene Zwischenstabilisierungen auf der zu speisenden Platine.

Die Netztrennung und die Rauscharmut dieses besonderen Netzteils ist einzigartig. Der Wirkungsgrad ist deutlich besser als bei rein linear arbeitenden Stromversorgungen mit niedriger Ausgangsspannung zwischen 3,3...15 Volt.

REDFIT IDC Direkt-Steckverbinder für die Ausgänge
ergeben noch mehr Kontaktsicherheit (4 Kontakte je Pin)

Das Netzteil erzeugt bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 5 µV (bei einer Messbandbreite von 10 Hz...22 kHz eff.) ! Typ. < 4 µV.
Damit gehört es mit zu den rauschärmsten Netzteilen in unserem Programm.

Lieferbare Versionen :

6,0 V    1x 1350 mA
9,0 V    1x   900 mA
12  V    1x   720 mA
15  V    1x   580 mA

Abmessungen : 132 x 66,5 x 32 mm

Netzfilter u. Primärsicherung bereits auf Platine integriert. Flachband-Anschlusskabel mit ca. 30 cm Länge für die Ausgänge des Netzteils mit angeschlossenem IDC-Direkt-Steckverbinder im Lieferumfang enthalten.









PWS-05M-T



    extrem rauscharme Ausgangsspannungen

       PWS-05M-T Info  pdf 536kb
















ZUR PREISLISTE






  PWS-05M-T.V2
Einfachnetzteil





Hochstabiles, extrem rauscharmes, lineares LOW-DROP Präzisionsnetzteil mit geringem Streufeld durch Ringkerntrafo

Dieses neue Netzteil ist eine Alternative zum PWS-05B-T wenn eine anspruchsvolle, besonders niedrige Einfach-Versorgungsspannung benötigt wird.

Anwendung:  das PWS-05M-T.V2 entspricht weitgehend dem PWS-05M-T. Es arbeitet aber durch eine besondere Schaltungstechnik ohne Kühlkörper und besitzt zusätzlich einen 2. Ausgang über eine 2-polige Schraubklemme. Es ist hauptsächlich für die Versorgung analoger/digitaler Audioschaltungen wie z.B. DA-Wandler oder Computerschaltungen sowie analogen Audioschaltungen im Kleinleistungsbereich vorgesehen. Viele DA-Wandler für den Audiobereich arbeiten heute mit Versorgungs-spannungen zwischen 3,3...6 Volt. Auch das ist die Domäne für das neue PWS-05M-T.V2.

Besonders sinnvoll ist der Einsatz des PWS-05M-T.V2
bei direkter Speisung der angeschlossenen Analog- oder Digitalschaltungen ohne weitere eventuell vorhandene Zwischenstabilisierungen auf der zu speisenden Platine.

Die Netztrennung und die Rauscharmut dieses besonderen Netzteils ist einzigartig. Der Wirkungsgrad ist deutlich besser als bei rein linear arbeitenden Stromversorgungen mit niedriger Ausgangsspannung zwischen 3,3...15 Volt.

REDFIT IDC Direkt-Steckverbinder für die Ausgänge
ergeben noch mehr Kontaktsicherheit (4 Kontakte je Pin)

Das Netzteil erzeugt bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 5 µV (bei einer Messbandbreite von 10 Hz...22 kHz eff.) ! Typ. < 4 µV.
Damit gehört es mit zu den rauschärmsten Netzteilen in unserem Programm.

Zur Zeit lieferbare Versionen :

3,3 V    1x 2100/2400 mA
5,0 V    1x 1500/1700 mA
6,0 V    1x 1400/1700 mA
6,3 V    1x 1350/1600 mA
7,5 V    1x 1100/1250 mA
9,0 V    1x 1000/1100 mA
12  V    1x   750/ 850 mA
15  V    1x   600/ 650 mA

Angabe der Stromabgabe: 1. Wert bedeutet Dauerleistung bei normaler Kühlung, 2. Angabe gilt für max. 5 Minuten

Versionen mit weiteren Ausgangsspannugen sind in Vorbereitung.

Abmessungen : 132 x 66,5 x 32 mm

Netzfilter u. Primärsicherung bereits auf Platine integriert. Flachband-Anschlusskabel mit ca. 30 cm Länge für die Ausgänge des Netzteils mit angeschlossenem IDC-Direkt-Steckverbinder im Lieferumfang enthalten.











PWS-05M-T.V2



    extrem rauscharme Ausgangsspannungen

       PWS-05M-T.V2 Info  pdf 490kb
















ZUR PREISLISTE














  PWS-08M-T
Einfachnetzteil





Hochstabiles, extrem rauscharmes, lineares LOW-DROP Präzisionsnetzteil mit geringem Streufeld durch Ringkerntrafo

Dieses neue Netzteil ist eine Alternative zum PWS-05M-T wenn eine höhere Leistung erforderlich wird. Durch die besondere Schaltungstechnik kommt das Netzteil ohne Kühlkörper aus.

Das PWS-08M-T besitzt neben einem REDFIT IDC-Direkt-Steckverbinder über eine zusätzliche 2-polige Schraubklemme für die Ausgangsspannung.

Anwendung:  das PWS-08M-T ist hauptsächlich für die Versorgung analoger/digitaler Audioschaltungen wie z.B. DA-Wandler oder Taktgeneratoren sowie analogen Audioschaltungen im Kleinleistungsbereich vorgesehen. Viele DA-Wandler für den Audiobereich arbeiten heute mit Versorgungsspannungen zwischen 3,3...6 Volt. Auch das ist die Domäne für das neue PWS-08M-T.

Besonders sinnvoll ist der Einsatz des PWS-08M-T bei direkter Speisung der angeschlossenen Analog- oder Digitalschaltungen ohne weitere eventuell vorhandene Zwischenstabilisierungen auf der zu speisenden Platine.

Die Netztrennung und die Rauscharmut dieses besonderen Netzteils ist einzigartig. Der Wirkungsgrad ist deutlich besser als bei rein linear arbeitenden Stromversorgungen mit niedriger Ausgangsspannung zwischen 3,3...15 Volt.

REDFIT IDC Direkt-Steckverbinder für die Ausgänge
über Flachbandkabel ergeben noch mehr Kontaktsicherheit (4 Kontakte je Pin). Zusätzlich 2-pol.-Schraubklemme für die Ausgangsspannung.

Das Netzteil erzeugt bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 5 µV (bei einer Messbandbreite von 10 Hz...22 kHz eff.) ! Damit gehört es mit zu den rauschärmsten Netzteilen in unserem Programm.

Zur Zeit lieferbare Versionen :

  5  V    1x   2100/2400 mA
  6  V    1x   2000/2100 mA
7,5 V    1x   1500/1700 mA
  9  V    1x   1400/1600 mA
12  V    1x   1100/1250 mA
15  V    1x    850 /1000 mA
18  V    1x    750 /  800 mA

Angabe der Stromabgabe: 1. Wert bedeutet Dauerleistung bei normaler Kühlung, 2. Angabe gilt für max. 5 Minuten

Versionen mit weiteren Ausgangsspannungen sind in Vorbereitung.


Abmessungen : 140 x 72 x 34 mm

Netzfilter u. Primärsicherung bereits auf Platine integriert. Flachband-Anschlusskabel mit ca. 30 cm Länge für die Ausgänge des Netzteils mit angeschlossenem IDC-Direkt-Steckverbinder im Lieferumfang enthalten.










PWS-08M-T

            extrem rauscharme Ausgangsspannungen

             PWS-08M-T Info  pdf 520kb

























ZUR PREISLISTE


















  PWS-08MP-T
PWS-08MP-T
.V2
Einfachnetzteil





Hochstabiles, extrem rauscharmes, lineares LOW-DROP Präzisionsnetzteil mit geringem Streufeld durch Ringkerntrafo



Dieses neue Netzteil ist eine leistungsstärkere Alternative zum PWS-05M-T und PWS-08M-T.
Durch die besondere Schaltungstechnik kommt auch dieses Netzteil ohne Kühlkörper aus.

Alle Eigenschaften sind identisch zur PWS-08M-T- Reihe bis auf Ausgangsleistung und Bauhöhe.

Anwendung:  das PWS-08MP-T ist hauptsächlich für die Versorgung analoger/digitaler Audioschaltungen wie z.B. DA-Wandler oder Taktgeneratoren sowie analogen Audioschaltungen im Kleinleistungsbereich vorgesehen. Viele DA-Wandler für den Audiobereich arbeiten heute mit Versorgungsspannungen zwischen 3,3...6 Volt. Auch das ist die Domäne für das neue PWS-08MP-T.

Besonders sinnvoll ist der Einsatz des PWS-08MP-T bei direkter Speisung der angeschlossenen Analog- oder Digitalschaltungen ohne weitere eventuell vorhandene Zwischenstabilisierungen auf der zu speisenden Platine.

Die Netztrennung und die Rauscharmut dieses besonderen Netzteils ist einzigartig. Der Wirkungsgrad ist deutlich besser als bei rein linear arbeitenden Stromversorgungen mit niedriger Ausgangsspannung zwischen 3,3...18 Volt.

REDFIT IDC Direct-Steckverbinder für die Ausgänge über Flachbandkabel ergeben gute Kontaktsicherheit (4 Kontakte je Pin). Neu: zusätzliche 2-pol. Schraubklemme für die Ausgangsspannung integriert.



Das Netzteil erzeugt bei Volllast eine Störspannung bzw. Ausgangsrauschen von weniger als 6 µV (bei einer Messbandbreite von 10 Hz...22 kHz eff.) ! Damit gehört es mit zu den rauschärmsten Netzteilen in unserem Programm.

Zur Zeit lieferbare Versionen :

3,3 V   1x    3300/3900 mA
5,0 V   1x    3000/3400 mA
6,0 V   1x    3000/3400 mA
7,5 V   1x    2700/2900 mA
  9  V   1x    2200/2400 mA
12  V   1x    1700/2000 mA
15  V   1x    1450/1600 mA
18  V   1x    1200/1400 mA

Angabe der Stromabgabe: 1. Wert bedeutet Dauerleistung bei normaler Kühlung, 2. Angabe gilt für max. 3 Minuten

Versionen mit weiteren Ausgangsspannungen sind in Vorbereitung.

Abmessungen : 140 x 72 x 45 mm

Netzfilter u. Primärsicherung bereits auf Platine integriert. Flachband-Anschlusskabel mit ca. 30 cm Länge für die Ausgänge des Netzteils mit angeschlossenem IDC-Direkt-Steckverbinder im Lieferumfang enthalten.











PWS-08MP-T

            extrem rauscharme Ausgangsspannungen

    PWS-08MP-T Info  pdf 565kb

    PWS-08MP-T.V2 Info  pdf 490kb

    PWS-08MP-T.V2 Info  pdf 481kb

























ZUR PREISLISTE


















  SMPS-12T



Hochstabiles, LOW-DROP Präzisions-Doppelnetzteil mittlerer Leistung in modernster Schaltnetzteil-Technologie

Mit linearer Nachregelung !


In unseren SMPS-Schaltnetzteilserien werden die technologischen Vorteile von Primärschaltreglern mit denen von Linearreglern optimal kombiniert.

Diese Stromversorgungen sind daher gut geeignet für die Versorgung analoger Audioschaltungen.
Stromabgabe bis ± 500 mA, kurzzeitig max. ± 580 mA
Eingangsspannung : 100...260 V/45..400 Hz, max. 22 VA
Ausgangsspannung ± 19,9 V max. ± 440 mA standard

± 12...± 24 V lieferbar

Neuerungen gegenüber Vorgänger SMPS-12:

1. Überspannungsschutz für Netzeingang
2. max. Ausgangsleistung bis ca. 40 % höher
3. Ausgangsrauschen halbiert
4. Übertemperaturabschaltung inkl. automatischem Reset
5. typ. 3-fache Lebensdauer

Besonderheiten : völlig brummfreie Ausgangsspannungen. Fremdspannung am Ausgang zwischen 10 Hz..22 kHz bei Volllast typisch 5 µV .
Stabilität zwischen Leerlauf und Volllast :  0,005 %
Stabilität bei ±10% Netzspannungsschwankungen : 0,001%

Integrierte Strombegrenzung schützt bei versehentlichen Kurzschlüssen.

Das SMPS-12T besitzt eine integrierte Softstart-Funktion die nahezu ohne jede Einschaltstörimpulse zu verursachen startet. Das SMPS-12T ist von der Sekundärseite aus ferneinschaltbar. Versionen mit und ohne Ein-Schalter (Kippschalter) auf der Platine sind lieferbar.

Bei Absinken der Ausgangsspannung auf einer Versorgungs- leitung durch Überlastung (Strombegrenzung aktiv) folgt der zweite Ausgang dem überlasteten automatisch im Betrag der Ausgangsspannung. Bei Kurzschluss an einem Ausgang werden beide Spannungen im SMPS-12T zurückgeregelt und beteiligte Verstärkerstufen dadurch ausgeschaltet.

Eine zusätzliche Ansteuerung von Mute-Relais für Audioschaltungen ist bereits integriert. Diese Relaisspannungen werden ca. 6 Sekunden nach Erreichen der Nennversorgungsspannung aktiv und können bei entsprechender Verdrahtung Audiosignale freigeben.

Eine Verkabelung von Netzleitungen erübrigt sich durch die bereits integrierte Trapez-Netzbuchse.

Das Netzteil ist nur für Schutzklasse-1-Geräte mit Schutzleiteranschluss zugelassen. Ein aufwändiges, mehrstufiges Netzfilter ist integriert.

Das SMPS-12T eignet sich ideal z.B. für die Versorgung der Symmetrier/ Differenzverstärker SSIM-03a / SSOM-03b
/SSIM-04Mb/c / SSOM-04Mb/c / SIA-2.V2.. 4.V2 /
SOA-2.V3...4.V3

Abmessungen : 165 x 55 x 32 mm (L x B x H)

Dieses Netzteil wird auch in den neuesten Versionen der Symmetrierverstärker SAM-1Bs sowie SAM-1C eingesetzt.





extrem saubere Ausgangsspannungen

INFO SMPS-12T   805kB











ZUR PREISLISTE







  SMPS-14T




Kleines, hochstabiles, Präzisions-Doppelnetzteil mittlerer Leistung in modernster Schaltnetzteil-Technologie

Mit linearer Nachregelung !


geeignet speziell für die Versorgung analoger Audio-schaltungen mit Stromaufnahme bis ± 200 mA, bei entsprechender Belüftung max. ± 350 mA bei ± 20 V Eingangsspannung : 100...260 V/45..400Hz 17 W Ausgangsspannung ± 20,0 V standard.

z. Zt. lieferbare Ausgangsspannungen:

± 12,0V,  580 mA max.
± 15,0V,  440 mA max.
± 18,0V,  400 mA max.
± 20,0V,  350 mA max.
± 24,0V,  300 mA max.

In dieser SMPS-Schaltnetzteilserie werden die technologischen Vorteile von Primärschaltreglern mit denen von Linearreglern optimal kombiniert.

Besonderheiten : völlig brummfreie Ausgangsspannungen. Fremdspannung am Ausgang zwischen 20 Hz..22 kHz bei Volllast typisch unter 10µV eff. !
Stabilität zwischen Leerlauf und Volllast :  0,005 %
Stabilität bei ±10% Netzspannungsschwankungen : 0,001%

Integrierte Strombegrenzung schützt bei versehentlichen Kurzschlüssen.

Das SMPS-14T ist mit einer Temperaturüberwachung ausgerüstet und schaltet sich bei thermischer Überlastung selbsttätig ab. Sobald die Temperatur wieder im zulässigen Bereich ist startet das Netzteil neu.

Das SMPS-14T besitzt eine integrierte Softstart-Funktion die nahezu ohne jede Einschaltstörimpulse zu verursachen startet. Das SMPS-14T ist von der Sekundärseite aus ferneinschaltbar. Versionen mit und ohne Ein-Schalter (Kippschalter) auf der Platine sind lieferbar.

Bei Absinken der Ausgangsspannung auf einer Versorgungs- leitung durch Überlastung (Strombegrenzung aktiv) folgt der zweite Ausgang dem überlasteten automatisch im Betrag der Ausgangsspannung. Bei Kurzschluss an einem Ausgang werden beide Spannungen im SMPS-14T zurückgeregelt und beteiligte Verstärkerstufen dadurch ausgeschaltet.

Eine zusätzliche Ansteuerung von Mute-Relais-Treibern für Audioschaltungen ist bereits integriert. Diese Relaisspannungen werden ca. 6 Sekunden nach Erreichen der Nennversorgungsspannung aktiv und können bei entsprechender Verdrahtung z.B. Audiosignale freigeben.

Eine Verkabelung von Netzleitungen erübrigt sich durch die bereits integrierte Trapez-Netzbuchse. Versionen mit netzseitiger 3-Pol-Schraubklemme ebenfalls verfügbar.

Das Netzteil ist nur für Schutzklasse-1-Geräte mit Schutzleiteranschluss zugelassen.

Ein aufwändiges, mehrstufiges Netzfilter ist integriert.

Das SMPS-14T eignet sich ideal z.B. für die Versorgung der Symmetrier/ Differenzverstärker SSIM-03a / SSOM-03a /
SSIM-04Ma/b/c / SSOM-04Ma/b/c sowie / SIA-2.V2.. 4.V2 / SOA-2.V3..4.V3

Abmessungen : 165 x 35 x 32(24) mm (L x B x H)











rauschärmste Ausgangsspannungen

INFO SMPS-14T   560kB

















ZUR PREISLISTE

  SMPS-24T




Hochstabiles, Präzisions-Doppelnetzteil für anspruchsvolle Audio-Stromversorgungen in modernster Schaltnetzteil-Technologie

Mit linearer Nachregelung !


geeignet speziell für die Versorgung analoger Audio-schaltungen mit Stromaufnahme bis ± 680 mA bei entsprechender Belüftung, je nach Ausgangsspannung.

Eingangsspannung : 90...260 V  45..400 Hz, 32 VA

z. Zt. lieferbare Ausgangsspannungen:

± 15,0V,  800 mA max.  (bei zusätzlicher Luftkühlung)
± 18,0V,  680 mA max.  (bei zusätzlicher Luftkühlung)
± 19,0V,  640 mA max.  (bei zusätzlicher Luftkühlung)
± 20,0V,  620 mA max.  (bei zusätzlicher Luftkühlung)
± 22,0V,  540 mA max.  (bei zusätzlicher Luftkühlung)
± 24,0V,  500 mA max.  (bei zusätzlicher Luftkühlung)

Auch in dieser SMPS-Schaltnetzteilserie werden die technologischen Vorteile von Primärschaltreglern mit denen von linearen Low-Drop-Ausgangsstufen optimal kombiniert.


Besonderheiten : völlig brummfreie Ausgangsspannungen. Fremdspannung am Ausgang zwischen 20 Hz..22 kHz bei Volllast typisch unter 15 µV eff. !
Stabilität zwischen Leerlauf und Volllast :  0,005%
Stabilität bei ±10% Netzspannungsschwankungen : 0,001%

Integrierte Strombegrenzung schützt bei versehentlichen Kurzschlüssen.

Das SMPS-24T ist mit einer Temperaturüberwachung ausgerüstet und schaltet sich bei thermischer Überlastung selbsttätig ab. Sobald die Temperatur wieder im zulässigen Bereich ist startet das Netzteil neu.

Das SMPS-24T besitzt eine integrierte Softstart-Funktion die nahezu ohne jede Einschaltstörimpulse zu verursachen startet. Das SMPS-24T ist von der Sekundärseite aus ferneinschaltbar. Versionen mit und ohne Ein-Schalter (Kippschalter) auf der Platine sind lieferbar.

Bei Überlastung eines Ausgangs und daraus resultierender Strombegrenzung folgt der zweite Ausgang dem überlasteten automatisch im Betrag der Ausgangsspannung. Bei Kurzschluss an einem Ausgang werden beide Spannungen im SMPS-24T zurückgeregelt und beteiligte Verstärkerstufen dadurch ausgeschaltet.

Eine zusätzliche Ansteuerung von Mute-Relais-Treibern für Audioschaltungen ist bereits integriert. Diese Relaisspannungen werden ca. 6 Sekunden nach Erreichen der Nennversorgungsspannung aktiv und können bei entsprechender Verdrahtung Audiosignale freigeben.

Eine Verkabelung von Netzleitungen erübrigt sich durch die bereits integrierte Trapez-Netzbuchse. Versionen mit netzseitiger 3-Pol-Schraubklemme ebenfalls verfügbar.

Das Netzteil ist nur für Schutzklasse-1-Geräte mit Schutzleiteranschluss zugelassen.

Ein hochwirksames, mehrstufiges Netzfilter ist integriert.

Das SMPS-24T eignet sich ideal z.B. für die Versorgung der Symmetrier/ Differenzverstärker SSIM-03a / SSOM-03b /
SSIM-04Ma/b/c / SSOM-04Ma/b/c sowie / SIA-2.V2.. 4.V2 / SOA-2.V3..4.V3

Abmessungen : 233,5 x 39 x 32,5 (28) mm (LxBxH)

Diese Netzteil wird auch in einigen Versionen der Symmetrierverstärker SAM-2B und SAM-3B eingesetzt.





rauschärmste Ausgangsspannungen

INFO  SMPS-24T 345kB











ZUR PREISLISTE

  SMPS-24T.V2




Hochstabiles, Präzisions-Doppelnetzteil für anspruchsvolle Audio-Stromversorgungen in modernster Schaltnetzteil-Technologie

Mit linearer Nachregelung !


Wie SMPS-24T aber noch rauschärmer.

Nachfolger unseres SMPS-24T geeignet speziell für die Versorgung analoger Audioschaltungen mit Stromaufnahme bis ± 680 mA (bei ± 18V)  bei entsprechender Belüftung, je nach Ausgangsspannung.

Eingangsspannung : 90...260 V  45..400 Hz,  max. 32 VA

z. Zt. lieferbare Ausgangsspannungen:

±  9,0V, 1400 mA max. (bei zusätzlicher Luftkühlung)neu
± 15,0V,  800 mA max. (bei zusätzlicher Luftkühlung)
± 18,0V,  680 mA max. (bei zusätzlicher Luftkühlung)
± 19,0V,  640 mA max. (bei zusätzlicher Luftkühlung)
± 20,0V,  620 mA max. (bei zusätzlicher Luftkühlung)
± 22,0V,  560 mA max. (bei zusätzlicher Luftkühlung)
± 24,0V,  500 mA max. (bei zusätzlicher Luftkühlung)

Auch in dieser SMPS-Schaltnetzteilserie werden die technologischen Vorteile von Primärschaltreglern mit denen von linearen Low-Drop-Ausgangsstufen optimal kombiniert.


Besonderheiten : völlig brummfreie Ausgangsspannungen. Fremdspannung am Ausgang zwischen 20 Hz..22 kHz bei Volllast typ. unter 10 µV eff. (
± 20V-Version)
Stabilität zwischen Leerlauf und Volllast :  0,005 %
Stabilität bei ±10% Netzspannungsschwankungen : 0,001%

Integrierte Strombegrenzung schützt bei versehentlichen Kurzschlüssen.

Das SMPS-24T.V2 ist mit einer Temperaturüberwachung ausgerüstet und schaltet sich bei thermischer Überlastung selbsttätig ab. Sobald die Temperatur wieder im zulässigen Bereich ist startet das Netzteil neu.

Das SMPS-24T.V2 besitzt eine integrierte Softstart-Funktion die nahezu ohne jede Einschaltstörimpulse zu verursachen startet. Das Netzteil ist von der Sekundärseite aus ferneinschaltbar. Versionen mit und ohne Ein-Schalter (Kippschalter) auf der Platine sind lieferbar.

Bei Überlastung eines Ausgangs und daraus resultierender Strombegrenzung folgt der zweite Ausgang dem überlasteten automatisch im Betrag der Ausgangsspannung. Bei Kurzschluss an einem Ausgang werden beide Spannungen im SMPS-24T.V2 zurückgeregelt und beteiligte Verstärkerstufen dadurch ausgeschaltet.

Eine zusätzliche Ansteuerung von Mute-Relais-Treibern für Audioschaltungen ist bereits integriert. Diese Relaisspannungen werden ca. 6 Sekunden nach Erreichen der Nennversorgungsspannung aktiv und können bei entsprechender Verdrahtung Audiosignale freigeben.

Eine Verkabelung von Netzleitungen erübrigt sich durch die bereits integrierte Trapez-Netzbuchse. Versionen mit netzseitiger 3-Pol-Schraubklemme ebenfalls verfügbar.

Das Netzteil ist nur für Schutzklasse-1-Geräte mit Schutzleiteranschluss zugelassen.

Ein hochwirksames, mehrstufiges Netzfilter ist integriert.

Das SMPS-24T.V2 eignet sich ideal z.B. für die Versorgung der Symmetrier/ Differenzverstärker SSIM03a / SSOM03a+b / SSIM-04Ma/b/c / SSOM-04Ma/b/c sowie / SIA-2.V2.. 4.V2 / SOA-2.V3..4.V3

Abmessungen : 233,5 x 39 x 32,5 (28) mm (L x B x H)

Diese Netzteil wird auch in aktuellen Versionen der Symmetrierverstärker SAM-2B/C und SAM-3B eingesetzt.






INFO  SMPS-24T.V2 665kB











ZUR PREISLISTE

  PH-P2 / PH-P2+



Widerstands-Satz  bestehend aus 2  Präzisionswiderständen 6,8 k
mit relativer Toleranz von <0,01 / <0,003%


Diese Widerstände werden zur Speisung von Studiomikrofonen mit Phantom-Power (48V) benötigt und in die aufzurüstenden Mikrofonverstärker oder externe Speisegeräte integriert.

Die absolute Toleranz dieses Wertes ist aber nicht wichtig. Entscheidend ist die relative Tolerenz zwischen den beiden Widerständen. Die extrem niedrige relative Toleranz dieser beiden Widerstände zueinander gepaart mit der hohen Stabilität bei Temperaturänderungen sorgt dafür, dass die Gleichtaktunterdrückung des Mikrofoneingangs nicht verschlechtert wird.

Die Version PH-P2+ hat mit einer relativen Toleranz von weniger als 0,003 % einen noch geringeren Einfluss auf die Gleichtaktunterdrückung.

Mögliche Gleichtaktunterdrückung typ. :
PH-P2 :   -70 dB
PH-P2+ : -90 dB


Zum Aufbau empfehlen wir das Netzteil
PWS-04B-T/PH (48V)

Abmessungen: 5x2 mm (Länge x Durchmesser),
bedrahtet

Widerstandswert:                                           6,8 kΩ
Widerstandsart:                                     Metallschicht
Temperaturkoeffizient:                                      TK50
absolute Toleranz:                                        < 0,3 %
relative Toleranz PH-P2:                              < 0,01 %
relative Toleranz PH-P2+                            < 0,003 %










ZUR PREISLISTE



<
zur Startseite

  FUNK TONSTUDIOTECHNIK · GERMANY · 10318 BERLIN ·Blockdammweg 39-59  Tor 2

  Tel. 0049 (0) 30 6115123    Fax  0049 (0) 30 6123449

  E-Mail Verkauf / Kundendienst: Funk@Funk-Tonstudiotechnik.de
