Hochwertige Werkzeuge für die Arbeit mit digitalen und analogen  Tonquellen für Rundfunk/Fernsehanstalten, Tonstudios und anspruchsvolle Anwender.





Auf dieser Seite finden Sie digitale Signalumschalter, Verteiler und Konverter die nicht mehr lieferbar sind !

< ZUR STARTSEITE           < zu "DIGITALE SIGNALUMSCHALTER aktuell"

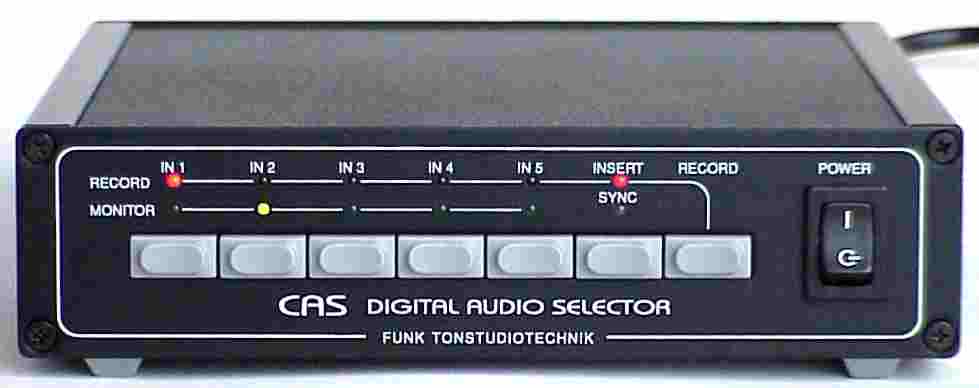

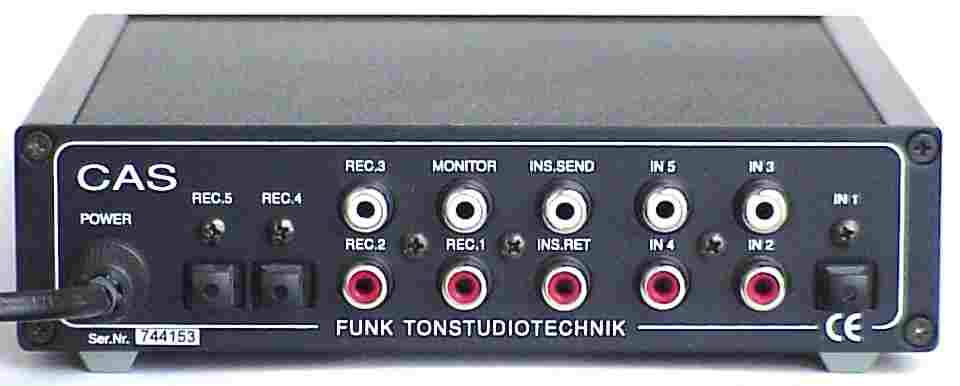

 CAS



Nicht mehr lieferbar !
Wird durch CAS-2.V4-Serie ersetzt

Signalumschalter/Verteiler
 mit "Insert"

Signalumschalter und Verteiler für digitale Audiosignale im SPDIF-Format (Konsumerformat).

Das Gerät ermöglicht das komfortable Abhören von bis zu 5 angeschlossenen Geräten und unabhängig davon das Überspielen eines dieser Signale auf alle angeschlossenen Geräte.

Auf Tastendruck kann ein dig. Einschleifpunkt aktiviert werden, um externe Bearbeitungsgeräte in den Überspielweg zu schalten (CAS).


Abtastfrequenzen : 28..96 kHz (optisch 28..48 kHz)
unterstützte Wortlänge: 16..24 Bit.

5 Eingänge : 1 Opto-Eingang, 4 Koaxial-Eingänge,
5 Recordausgänge : 3x koaxial, 2x optisch,
1 Monitorausgang : koaxial (dig. Abhörausgang z.B. für externe D/A-Konverter, Digitalverstärker),
1 dig. Einschleifpunkt koaxial (send + return)

Abmessungen  Gehäuse  : 169 x169 x42 mm








CAS  Info   100kb

CAS  Manual 215kB

Test  "Production Partner"   230kb

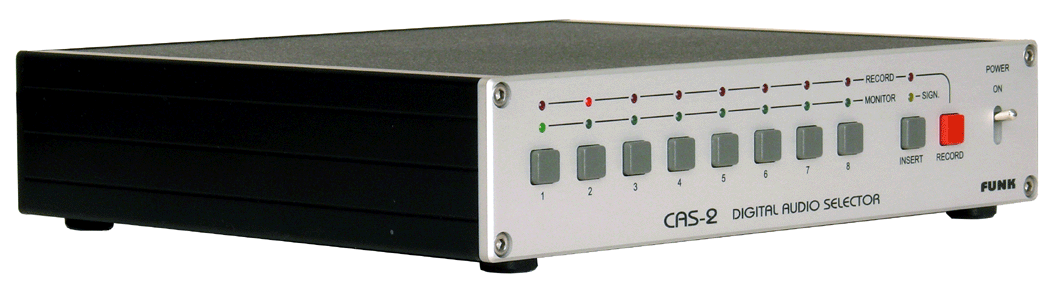

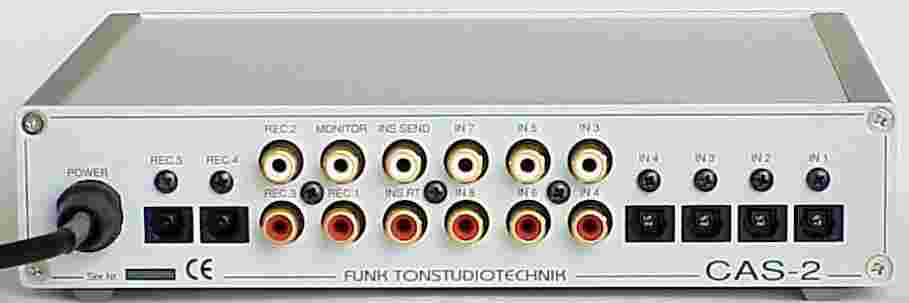

  CAS-2



nicht mehr lieferbar !
Wird durch CAS-2.V4-Serie ersetzt

Signalumschalter/ Verteiler mit "Insert"



Signalumschalter und Verteiler für digitale Audiosignale im SPDIF-Format (Konsumerformat).

Das Gerät ermöglicht das komfortable Abhören von bis zu 8 angeschlossenen Geräten und unabhängig davon das Überspielen eines dieser Signale auf alle angeschlossenen Geräte.

Ähnliche Eigenschaften wie "CAS" aber mit 8 Eingängen

Ausgänge aller Versionen :
5 Recordausgänge : 3x koaxial, 2x optisch
1 Monitorausgang  : koaxial (dig. Abhörausgang
z.B. für externe D/A-Konverter)
1 dig. Einschleifpunkt koaxial  send + return


Stromversorgung : 230V/50..60Hz.
Abtastfrequenzen : 28..96 kHz (optisch 28..48 kHz)
unterstützte Wortlänge: 16..24 Bit.


Abmessungen  Gehäuse : 200 x169 x42 mm
Gehäuseausführung :
weiß, goldfarben oder schwarz











CAS-2  Info  90kb

CAS-2  Manual  253kb

CAS-2  Blockschaltbild  35kb

Test  "Stereo"   85kb

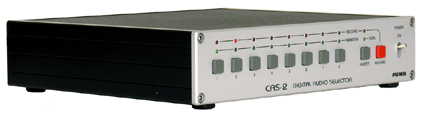

   CAS-2.V3




nicht mehr lieferbar !
Wird durch CAS-2.V4-Serie ersetzt

Signalumschalter/Verteiler

mit "Insert" und 192 kHz Samplingfrequenz

Das Gerät ermöglicht das komfortable Abhören von bis zu 8 digitalen Geräten und unabhängig davon das Überspielen eines dieser Signale auf alle angeschlossenen Geräte.

Der CAS-2.V3 wird mit verstärkter Front (4mm) und Rückwand (3mm) geliefert. Alle Abtastraten zwischen 24..196 kHz werden auf den koaxialen Ein- und Ausgängen unterstützt (optisch 96 kHz ).

Lieferbare Varianten (Eingänge) :

4x optisch und 4x koaxial (Version a)
3x optisch und 5x koaxial (Version b)
2x optisch und 6x koaxial (Version c)



Ausgänge aller Versionen :

5 Recordausgänge : 3x koaxial, 2x optisch
1 Monitorausgang  : koaxial (dig. Abhörausgang
z.B. für externe D/A-Konverter)
1 dig. Einschleifpunkt koaxial  send + return


Stromversorgung : 230V/50..60Hz.
Abtastfrequenzen : 28..192 kHz (optisch 28..96 kHz)
unterstützte Wortlänge: 16..24 Bit.


Abmessungen  Gehäuse : 200 x172 x42 mm







CAS-2.V3



Info 120kB

Manual CAS-2.V3 295kB















  CAS-2.V3/SE




nicht mehr lieferbar !
Wird durch CAS-2.V4-Serie ersetzt



Signalumschalter/Verteiler


mit "Insert" und 192 kHz Samplingfrequenz

Das Gerät ermöglicht das komfortable Abhören von bis zu 8 digitalen Geräten und unabhängig davon das Überspielen eines dieser Signale auf alle angeschlossenen Geräte.

Verbesserungen gegenüber dem Vorgänger CAS-2.V3:


1. noch kürzere Anstiegszeiten an Cinch-Ausgängen

2. 192-kHz-Abtastrate für optische Eingangssignale

3. wesentlich verringerter Jitter über die optischen Ein- und Ausgänge

Der CAS-2.V3/SE wird mit verstärkter Front (4mm) und Rückwand (3mm) geliefert. Alle Abtastraten zwischen 24..196 kHz werden auf den koaxialen Ein- und Ausgängen sowie über die optischen Eingänge unterstützt.

Gehäuseausführung :  weiß oder schwarz,
Frontplatten :  weiß, schwarz, silbern, goldfarben, rot oder dunkelblau eloxiert


Der
CAS-2.V3/SE ist dem Design des LAP-2.V2 bzw. LAP-2.V3 angeglichen !

Abmessungen  Gehäuse : 200 x172 x42 mm

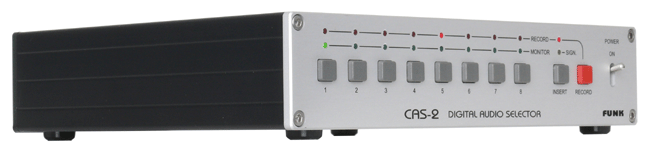

Front CAS-2.V3/SE

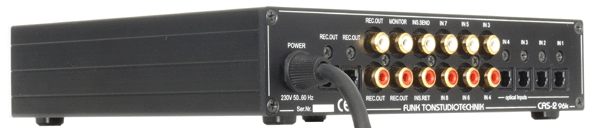

Anschlussseite CAS-2.V3/SE



Info CAS-2.V3/SE 235kB

Manual CAS-2.V3/SE 266kB

CAS-2.V3/SE techn. Daten 21kB

CAS-2.V3/SE Jitter-Diagram 70kB







  DAS / DAS-SRC


nicht mehr lieferbar !


Vielseitiger Signalumschalter/ Verteiler und Konverter für digitale Audiosignale

Das Gerät ermöglicht das komfortable Abhören von bis zu 8(11) angeschlossenen Geräten (mit externem D/A-Konverter) und unabhängig davon das Überspielen von bis zu zwei verschiedenen Signalen gleichzeitig auf max.6 angeschlossene Geräte (auf max. 9 Geräte, wenn auf Monitorausgang verzichtet wird).

Der DAS schaltet auf Wunsch direkt zwischen optischen, koaxialen und XLR-Eingängen um.
Die Ausgangssignale stehen unabhängig von der Signalquelle gleichzeitig optisch, koaxial und auf XLR-Buchse zur Verfügung, wodurch zusätzlich eine Konvertierung beliebiger Audiosignale ermöglicht wird.

Über zwei Tasten können unabhängig voneinander zwei dig. Einschleifpunkte aktiviert werden um externe Bearbeitungsgeräte in die Überspiel- oder Abhörwege zu schalten (DAS).


DAS-SRC :

Der DAS-SRC ist an Stelle des "Insert 1" mit einem  Formatkonverter von AES/EBU > SPDIF  bzw. SPDIF > AES/EBU  sowie Abtastratenwandler mit wählbarer Ausgangs-Taktfrequenz von 32.0, 44.1 und 48 kHz ausgerüstet.


Stromversorgung : 230V/50..60Hz.
Abtastfrequenzen : 28..96 kHz ( DAS-SRC bei zugeschaltetem SRC-Prozessor : 32, 44.1 und 48 kHz).

Eingänge : 3 Opto-Eingänge, 6 Koaxial-Eingänge,
2 AES/EBU-Eingänge trafosymmetriert,
Ausgänge : 6 Recordausgänge (2x koax erdfrei, 2x optisch, 2x XLR trafosymmetriert ),
3 Monitorausgänge (dig. Abhörausgänge z.B. für D/A-Konverter) 1x koaxial erdfrei, 1x optisch, 1x XLR trafosymmetriert,
2 dig. Einschleifpunkte koaxial im DAS (send u. return)

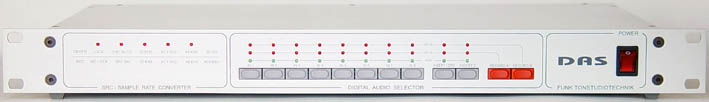

DAS-SRC digitaler Signalumschalter/Konverter

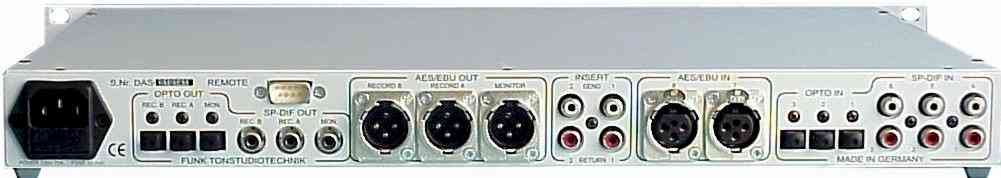

DAS Rückseite.jpg (60377 Byte)

DAS Info  163kb

DAS Manual   690kb



Test  "Production Partner"   230kb

Test  "Audio Professional"   140kb

Test  "Keys"   210kb

Test  "Stereo-Play"   250kb








  <
